一、系統組成

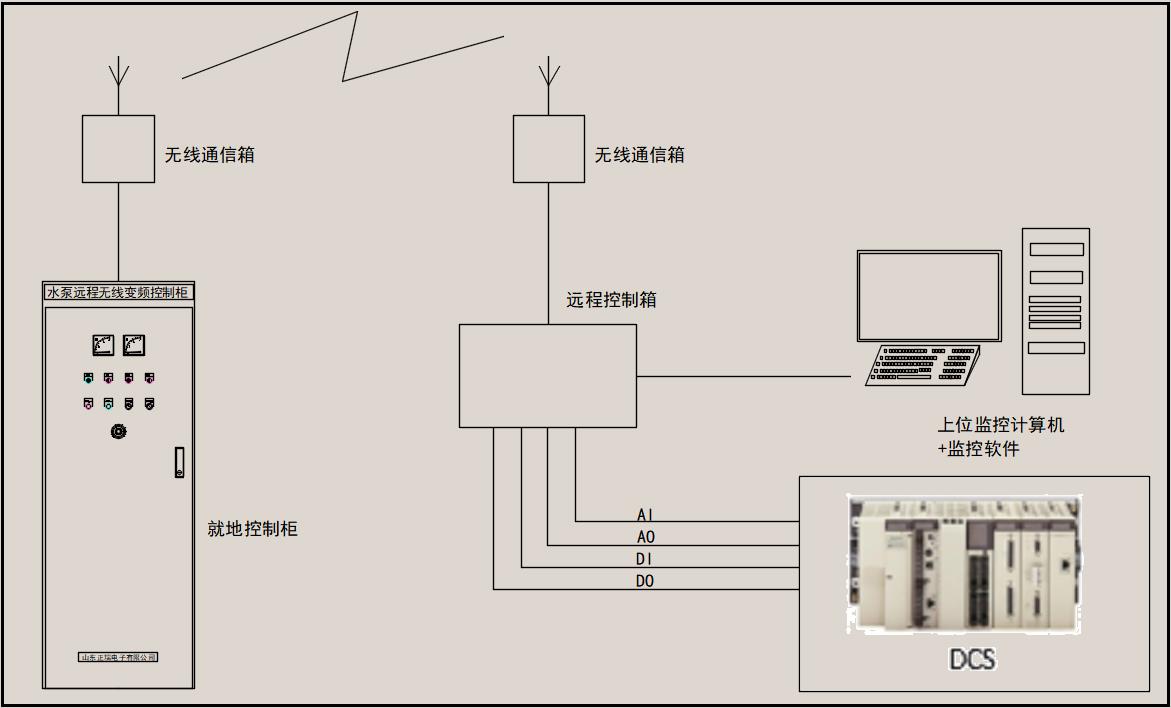

水泵無線變頻遠程控制系統由遠端監控上位計算機及監控軟件(或控制中心DCS系統接入端口)、遠端控制箱、遠端/近端無線通信箱、就地控制柜組成。
其中:
1、遠程監控上位計算機及監控軟件ZRMSCADA3.0可獨立實現對遠程泵房水泵機組的監控。也可以在控制中心以硬接線方式進入DCS系統,由DCS系統實現PID控制算法后實時控制遠程水泵。
2、遠端控制箱實現將無線鏈路數據和DCS控制系統之間的信號進行雙向轉化,以實現遠程傳輸?shù)哪康摹?/span>
3、遠端/近端無線通信箱用于搭建遠程控制端到就地控制柜的無線通信鏈路,保證了兩端通信的可靠性。無線通信采用基于LORA的無線通信技術,具有較強的抗多徑干擾能力,相同功率下,比較其他無線通信技術,能大大增加通信距離及通信數據的可靠性。
4、就地控制柜內含先進PLC及變頻驅動元件??蓪?shí)現如下:
1) 遠方/就地的控制切換;
2) 遠方/就地的變頻/工頻無擾切換;
3) 互鎖及熱繼保護;
4) 遠方/就地啟停控制;
5) 遠方/就地調頻;
6) 就地參數整定;
7) 遠方PID/就地PID控制等控制功能;
8) 電壓/電流/壓力/故障狀態/開關狀態/熱繼狀態/切換狀態/運行方式等實現遠方監控;
9) 遠程故障復位
10) 遠程目標值下發
等全部遠程監控功能。
11) 同時還具備本柜自動風扇開啟散熱功能。初值定為高于42℃開啟風扇,低于38℃關閉散熱風扇??筛鶕?jù)用戶要求設定。
二、主要技術指標
1、設備運行環境條件:
環境溫度:-30 - 50℃
最大相對濕度:5%-90%不凝露
多年平均相對濕度:<=90%
平均風速:<=12級
海拔高度:<=4000m
地震烈度: <=8級
2、功能:
1)測控終端被安裝泵站現場,監測水泵狀態;監測出水流量;監測泵控制模式、電壓、電流、管道壓力、故障報警
2)支持水泵啟動設備手動控制、自動控制、遠程控制水泵的啟停,支持遠程切換控制模式。
3)支持遠程設置、修改終端的工作參數,實現遠程維護終端設備。
4)可實現恒壓或恒流自動控制,監控中心可以遠程啟動/停止水泵
5)監控中心遠程采集水源井的水泵狀態,監測水泵電壓、電流、啟停狀態、故障狀態、控制方式(工頻/變頻、就地/遠程)等設備參數。監測壓力、流量等工藝參數。
6)電流過大、缺相、水位過低、控制柜保護、井房停電等異常狀況發生時,立即報警;
三、安裝調試:
1) 遠程無線變頻控制柜就地安裝時,盡量靠近泵組安裝。安裝時必須充分做好安全措施,服從廠方的統一安排。專人進行配合工作,確保安全生產。
2)調試工作包括下面兩方面:
3)出廠調試:硬件調試正常工作,軟件模擬設備運行;
4)現場調試:主要是系統設備的功能恢復,以實現上述工程的全部功能。
5)工期應盡可能短,并要求不能對廠方的正常生產造成影響。
6)現場驗收:在整套系統達到設計的功能要求時,由雙方聯合派人參加驗收;整套設備正常投入運行并達到設計性能。
