一、綜述

低壓柜溫度在線監測系統采用直接接觸被測部位的方式進行溫度在線監測。系統可對各類低壓開關設備觸頭、母線、電纜連接處等由于插接不良、接頭松動、母線蠕動、表面氧化、電化腐蝕、超負荷、環溫過高、通風不良而引起的超溫進行狀態監測。能及時發現隱患，防止超溫導致電氣設備絕緣老化擊穿引發短路、燒毀的事故發生和中線燒斷引起家電燒毀事件，有助于計算機監控和配網自動化。

二、系統結構

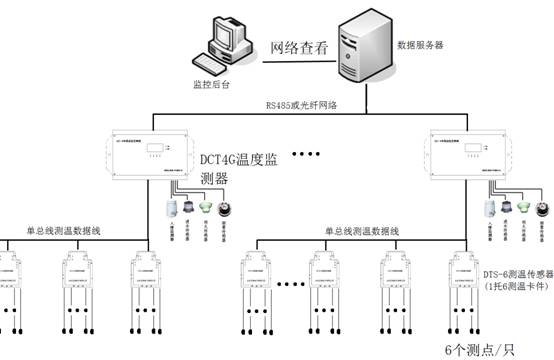

低壓柜溫度監測系統是采用總線型網絡結構，可以掛接31臺監測器。通過RS485通訊方式把數據上傳到當?shù)赜?jì)算機，也可以通過光纖把數據上傳到調度中心。系統結構如圖所示：

三、系統組成

 低壓柜溫度監測系統是由測溫點、測溫采集模塊、溫度監測器、監控計算機及通訊網絡、監控軟件等部分組成。

測溫點

采用高溫導線連接玻璃封裝的高精度NTC元件，測溫點的基址分別加0-5為各個傳感點的地址。測溫點在現場可能會遇到線長不夠的問題，應在購貨之前通知廠家連接足夠的擴展連線。由于擴展連線過長，會導致連線電阻改變測溫?cái)?shù)值，因此我公司會按照要求評估后免費制作合適的擴展連線。

測溫采集模塊（DTS-4-6）

   低壓柜測溫采集模塊采用導軌式外殼設計（電纜接頭測溫采集模塊采用防水設計外殼），每個溫度采集模塊可采集6個測溫點，每個測溫點都有不同的地址碼，地址碼通過采集模塊區分。

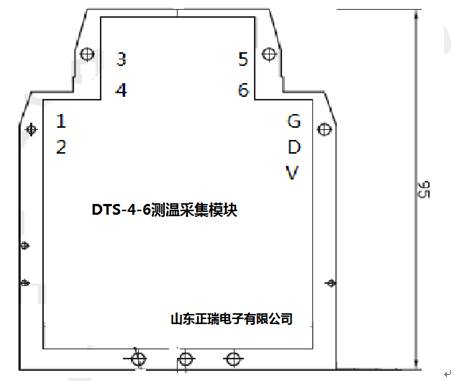

   DTS-4-6測溫裝置如圖所示：

圖中，1-6分別是6個測溫點的接線端子位置。

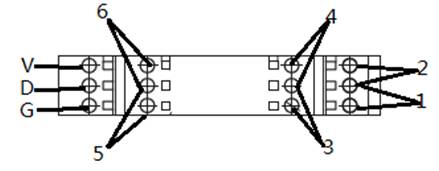

每個測溫點有2根接線如下圖所示：

頂視圖：傳感器接線

測溫點1-2號  3-4號  5-6號 分別公用1個端子。

V：測溫總線的電源線

D：測溫總線的數據線

G：測溫總線的外層屏蔽銅網

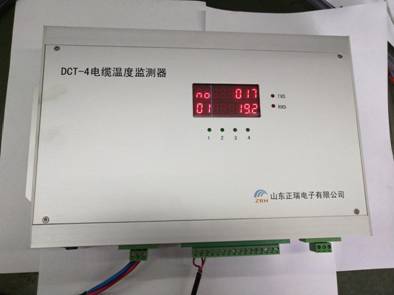

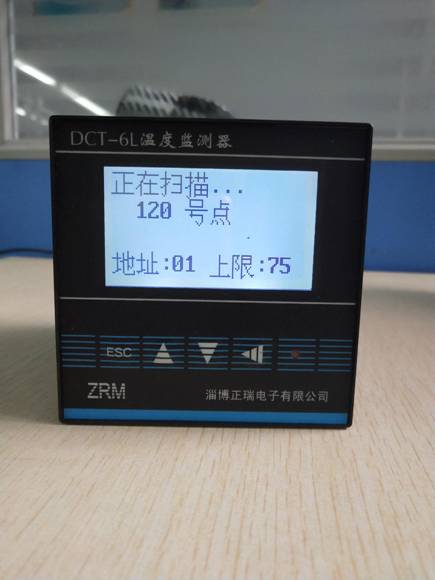

溫度監測器（DCT-4）（DCT-6L）

  監測器有嵌入式（DCT-6L）和掛裝式(DCT-4)兩種，具有極高的可靠性和安全性。監測器主機的顯示屏循環顯示出每個監測點的溫度值，通過連續監測電纜各個監測點的運行溫度，可確定各個監測點處的發熱程度。通過RS485方式上傳到監控計算機，方便運行人員能夠?qū)Φ蛪汗窕螂娎|接頭進行準確地溫度巡檢，對電纜運行狀態能夠及時地掌握。

掛裝式

嵌入式

    具有超溫度上限報警等功能，當發生超溫報警時，一個繼電器型的報警接點閉合輸出，用于接通報警警笛進行報警。該接點能夠接220V交流供電的信號警燈。如果監測器配置有聲光報警器，發生超溫時，采集到的溫度超過設定的報警溫度上限，則聲光報警器同時動作，溫度報警上限可以通過計算機來設置報警溫度上限。

    監測器不但能實現對電纜溫度的實時監控，還可采集多路開關量信息（離子煙感探測器、明火探測器、紅外/微波探測器、浸水傳感器），可實現離子煙感探測、明火探測、紅外/微波探測、浸水探測、小動物和非法人員的進入等。

    通過對以上信息的采集和分析可看到，此系統不但能對電纜過熱引起的火災能夠早期預測，而且能對電纜周圍環境進行有效監控，起到早期預警的目的。

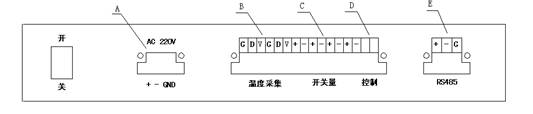

下圖為掛裝式監測器接線端子面板圖：

A、電源接入端子：電源為220V交流輸入，標有接地的端子為機殼地，可接入大地。

B、數據采集端子：接入數據采集電纜，電纜的屏蔽層的接G端；紅色線接V端；黑色線接D端。

C、開關量接入端子：外部開關量接入，接聲光報警、煙霧監測、紅外監測、電纜溝進水等等。

D、報警輸出端子：夠接220V交流供電的信號警燈。

E、通訊端子：RS485通訊方式，把傳感器采集到的數據上傳到監控計算機。

溫度監測器的性能指標：

報警輸出：1個（無源接點）250VAC、0.6A或24VDC、5安。

帶測溫點數量：120個（即測溫采集模塊20個）

通訊方式：RS-485

工作電壓：交流220VAC(無需電源適配器)。

工作溫度：-40℃～+85℃。

精度：±0.5℃，分辨率：0.1℃

掛裝式外觀尺寸：300mm×200mm×50mm（帶安裝耳尺寸：兩側各加26mm）

嵌入式外殼尺寸：90*90（cm）

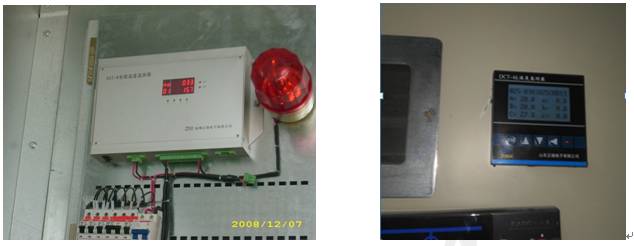

溫度監測器安裝圖片：

 3.4監控計算機

   用于監控監測器測得溫度集中顯示，根據系統的要求可以放置于當?shù)?，也可以放置于集控中心站，或者調度中心，方便用戶集中直觀的監測各個被測點的運行狀態。

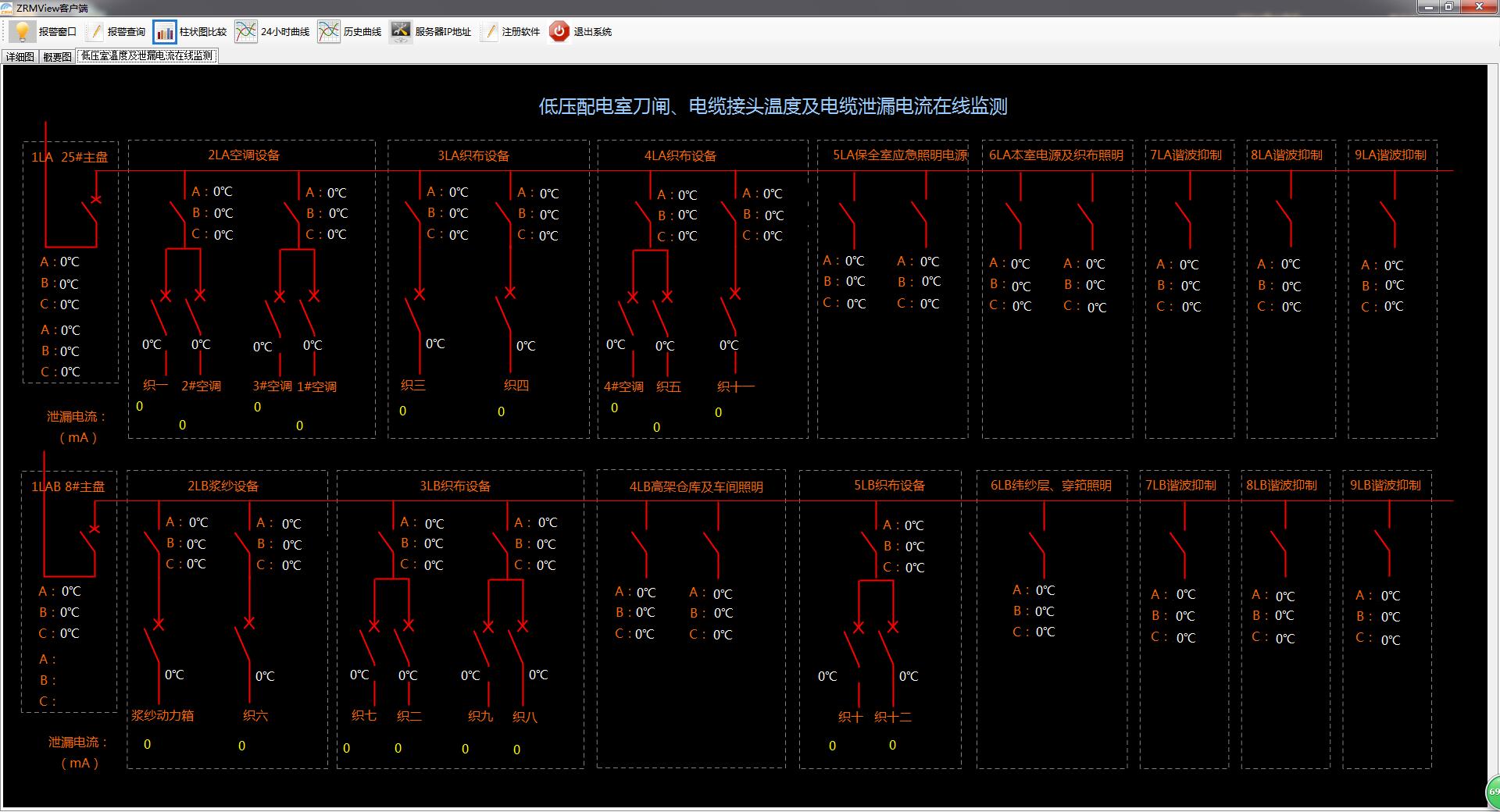

   監控計算機顯示用戶組態畫面，可生動地顯示低壓柜各個測得的溫度數據，系統可以綜合各種安全監控參數，進行分析，有利于及時發現事故苗頭，及時安全控制，實現生產和安全的雙重監控功能。

3.5通訊網絡

   采用RS485通訊方式組網或其他網絡（如LONG網等），可以直接上傳到當?shù)赜?jì)算機，也可以通過光纖直接上傳到調度中心。

3.6ZRMSCADA監控軟件（可根據要求任意定制）

   主要功能：

   顯示實時溫度

   超溫報警

   歷史曲線

   曲線打印

   溫升分析

   局域網web查看

   權限管理

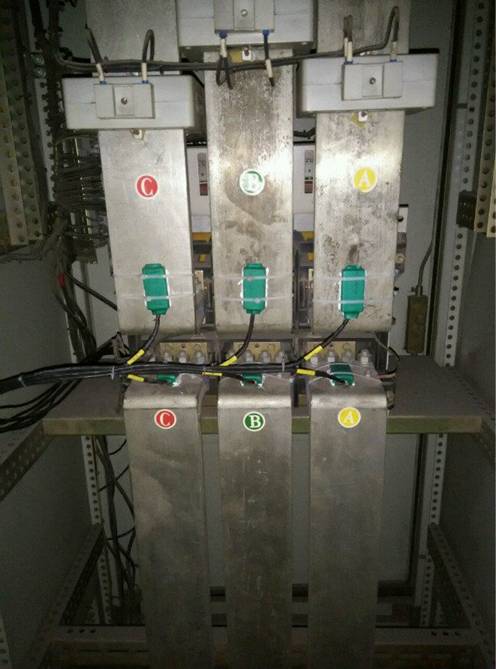

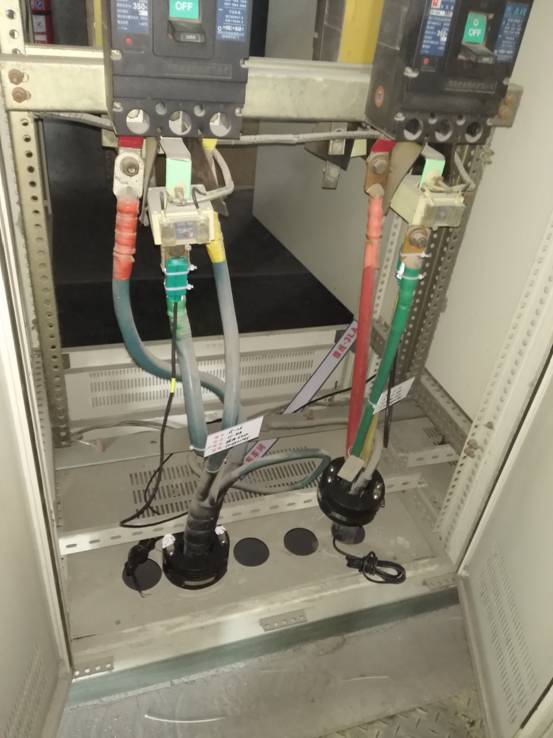

四、現場安裝圖
