一、產品概述
  開關柜狀態指示儀系列產品根據國家電力行業“五防”的要求開發研制，主要適用于2KV～35KV/50Hz戶內各類高壓電器控制柜的帶電、開關刀閘位置指示及安全閉鎖裝置（設備）。是一種新型多功能、動態模擬指示的自動化設備。它集一次回路模擬圖、斷路器位置、開關狀態、接地刀閘位置、彈簧儲能狀態、高壓帶電指示、閉鎖及溫濕度控制、驗電和核相等多功能于一體。裝置方式采用嵌入式，安裝快速方便；用戶選用時只需提供相應一次系統方案圖及功能要求即可。

二、產品尺寸圖示

外形尺寸：139mm（寬）×200 mm（高）×35mm（深）。
開孔尺寸：118 mm（寬）×178 mm（高）。

三、產品性能指標
1、工作電源：AC/DC85～265V 頻率50/60Hz。
2、使用環境：工作環境溫度-25℃～70℃，環境相對濕度≤90%，海拔高度≤3000m。
3、模擬指示部分
A、斷路器狀態指示：
合閘時，合閘觸點閉合，紅色垂直模擬條亮。
分閘時，分閘觸點閉合，綠色傾斜模擬條亮。
斷路器工作位置指示：
工作位置觸點閉合，紅色垂直模擬條亮。
實驗位置觸點閉合，綠色水平模擬條亮。
B、彈簧儲能指示：
觸點閉合時，紅色儲能指示燈亮，表示已儲能。
觸點斷開時，紅色儲能指示燈滅，表示未儲能。
C、接地刀閘指示：
觸點閉合，紅色垂直模擬指示條亮，表示接地刀合閘。
觸點斷開，綠色傾斜模擬指示條亮，表示接地刀斷開。
注：失電狀態下所有的發光指示燈均不亮，以上接點信號均來自斷路器的輔助觸點。
4、高壓帶電指示部分：（符合《T538-93》規定）
LED啟輝電壓（KV）：≥15%額定母線電壓；
閉鎖啟控電壓（KV）：≥65%額定母線電壓；
閉鎖繼電器輸出接點容量：AC220V/3A。閉鎖繼電器動作規律如下：
條 件
狀 態
無輔助電源時
閉鎖接點斷開，禁止操作。
有輔助電源，高壓電任一相帶電時
閉鎖接點斷開，禁止操作，閉鎖綠燈亮。
有輔助電源，高壓電三相均不帶電時
閉鎖接點閉合，允許操作，閉鎖綠燈滅，開鎖。
5、溫、濕度監控部分：一路凝露，一路溫度。
工作原理：當前濕度值≥88%RH或?qū)⑿纬赡稌r，對應負載工作（無源）；當前濕度值≤80%RH
時，對應負載停止工作（無源）。
升溫型：當前溫度值≤5℃時，對應加熱器工作（無源）；當前溫度值≥15℃時，對應加熱器停
止工作（無源）。
降溫型：當前溫度值≥45℃時，對應負載工作（無源）；當前溫度值≤40℃時，對應負載停止工
作（無源）。
6、功耗≤10W，連續工作壽命≥30000小時。
7、強制閉鎖壽命≥10000次。
8、驗電功能：測試高壓是否帶電。
9、核相功能：為高壓配電時母聯柜與其他柜體電氣連接時高壓輸入同相效驗使用（不提供核相器）。
10、抗電強度：外殼與端子間大于AC3000V。
11、絕緣性能：外殼與端子間大于100MΩ。
12、外形尺寸：139mm（寬）×200 mm（高）×35mm（深）。
13、開孔尺寸：118 mm（寬）×178 mm（高）。
四、安裝及使用說明

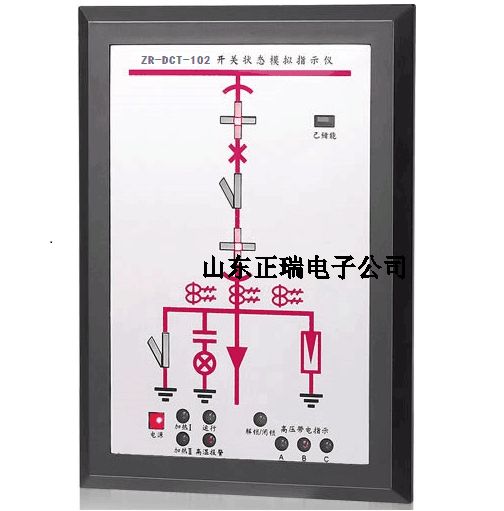

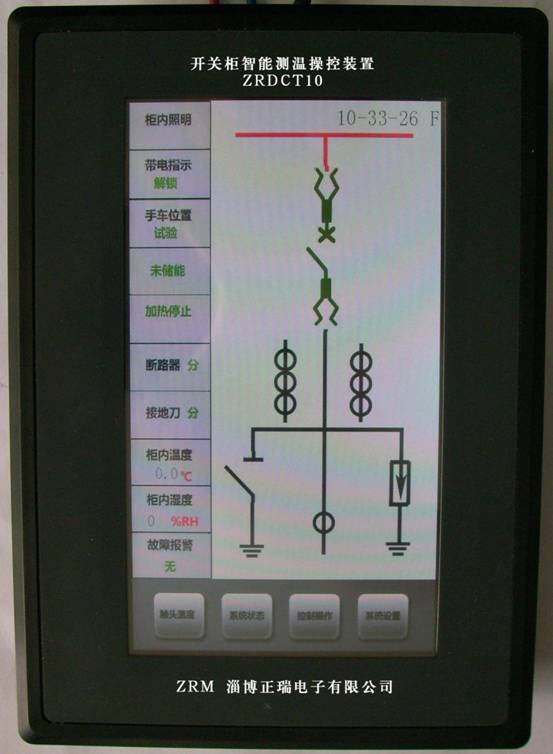

1、外觀示意圖（不同的一次模擬回路，面板圖有所不同，請以實物為準。

2、安裝方式：嵌入式安裝
開孔尺寸：118 mm（寬）×178 mm（高），在開關柜上開4個相對應的Φ4mm小孔，用M3的螺絲固定住產品四個角，螺絲中心間距為129 mm（寬）×190mm（高）。
3、按端子的功能將線接好，并校對準確后方可通電。
4、將各開關量輸入端與開關量輸入“公共端”短接一下，觀察對應功能指示燈是否正常點亮或熄滅。
5、將帶電指示器的各個輸入端分別接上對應的高壓帶電傳感器，當某相高壓試驗時，對應的帶電指示燈點亮，有閉鎖功能時閉鎖指示燈點亮，閉鎖有效，閉鎖輸出觸點斷開；高壓斷開后帶電指示燈熄滅，閉鎖解除，閉鎖指示燈熄滅，閉鎖輸出觸點閉合。
※傳感器接線方式
溫度傳感器兩根線對應相應溫度傳感器端子（不分方向），
凝露傳感器兩根線對應相應凝露傳感器端子（不分方向）。
五、注意事項
1、每臺產品包括：主設備一件，溫度傳感器一只，凝露傳感器一只，產品說明書一份。
2、請再仔細閱讀《使用說明書》的前提下，按實物背板接線示意圖接線，確認無誤后方可通電。
3、若用戶采用不同于本產品的說明書，在安裝和使用其他方案要添加功能時，請盡早與我公司聯系，以便我司及時提供相關圖紙和方案，避免燒毀機器設備、減少安全事故。
4、本產品在設計變更時恕不另行通知，敬請原諒。
