產品功能描述:
模擬量采集轉無線數傳模塊為4通道模擬量一對一遠傳功能的產品。功能:發送端采集模擬信號并通過無線(LoRa 擴頻)將數據傳送至接收端,接收端還原模擬信號。
主要參數:
AI/AO 通道數量 | 4路電流型 |
AI/AO 輸入方式 | 0/4~20mA |
工作電壓 | 直流電壓:DC 8V~28V |
類型 | LoRa 無線擴頻(SX1262) |
發射功率 | 160mW(22dBm) |
實測距離 | 4000 米(晴朗空曠環境,最大功率,空速 2.4K,天線增益 5dBi,饋線長 1m)建議實際工程應用距離≤1000 米。 |
快速使用流程總覽:
第一步:確認產品型號與需求;
第二步:通信參數配置(此項為必配項);
第三步:產品接線說明;
第四步:現場安裝;
其他信息:指示燈說明、產品尺寸、常見故障與注意事項概要。

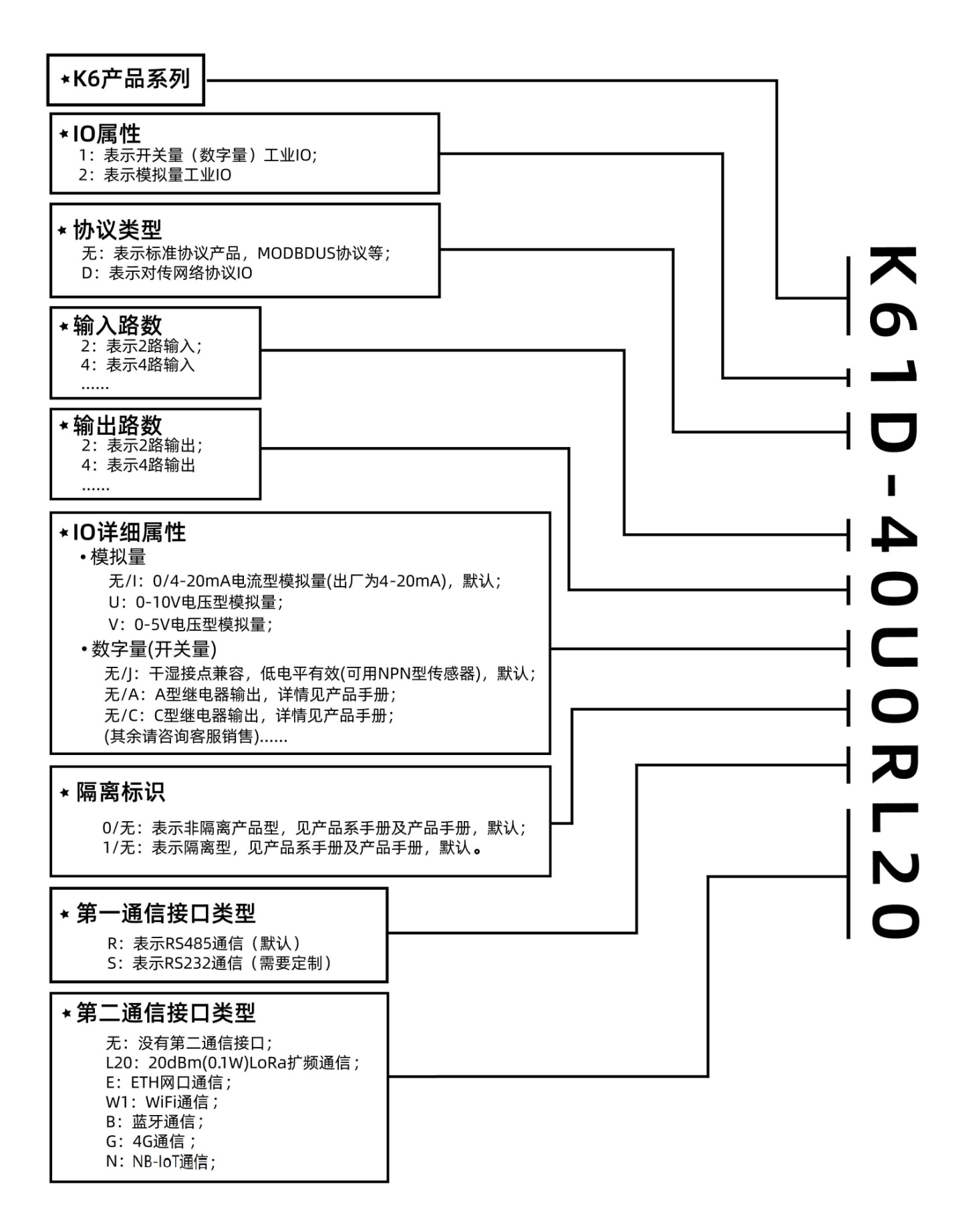

1、確認產品型號與需求:產品命名規則
2、 通信參數配置

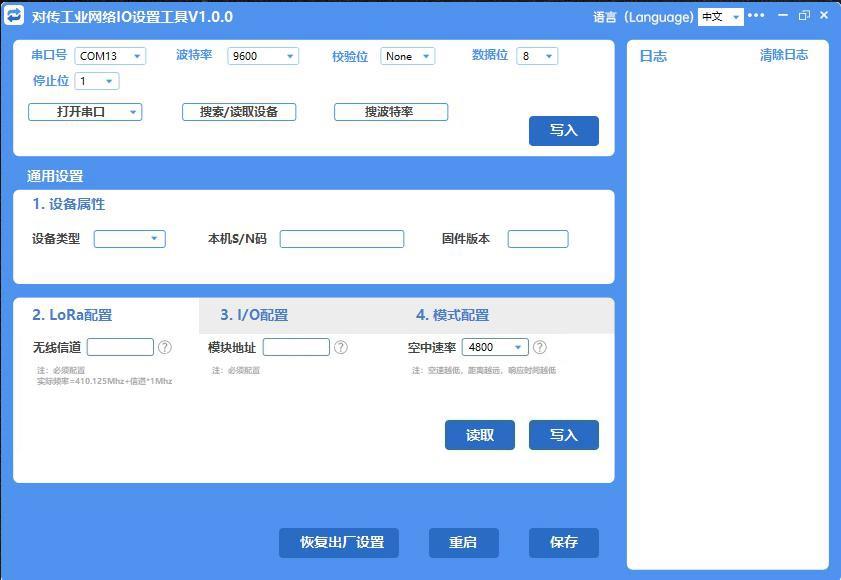

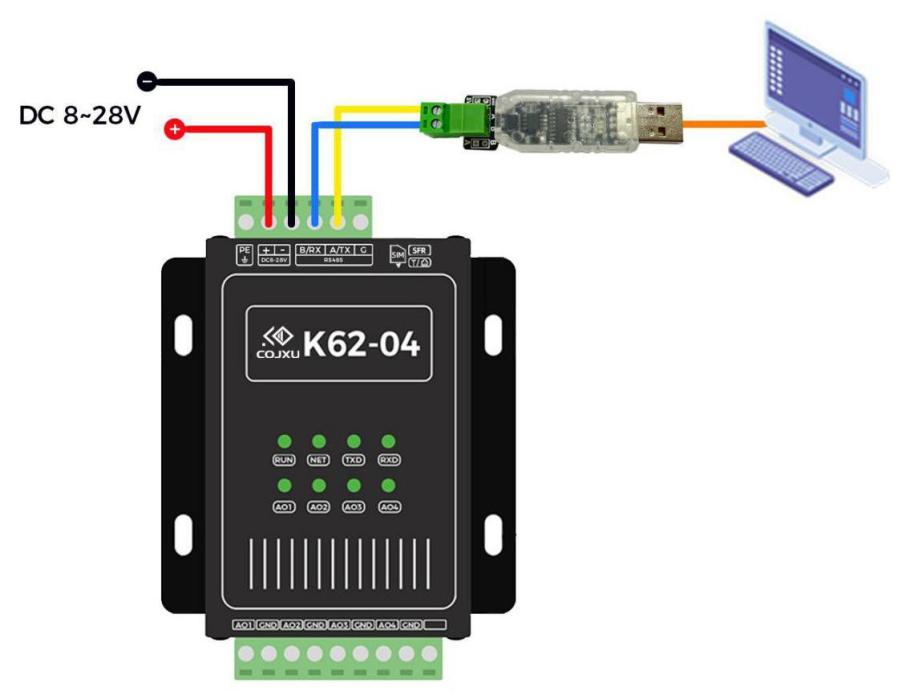

在官網網址(www.gdmysw.com)下載中心下載“對傳工業網絡IO配置工具”。將產品通過“USB轉RS485”連接到電腦進行相關參數讀取和修改操作。
LoRa配置:將信道、地址、空速三個參數配置成相同數值,設備才能相互通信,否則無法通信。
注意??!配置時,應避免配對產品信道、地址、空速的LoRa無線參數和現場其他LoRa產品的信道、地址、空速參數重合;并且工程應用時,應對產品的信道、地址、空速進行記錄和管理。
3、 產品接線說明

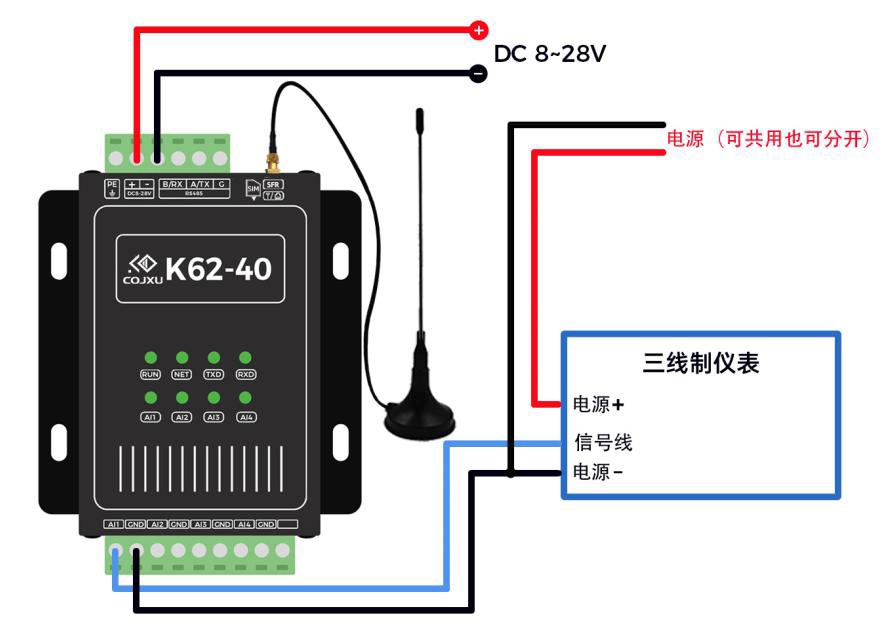

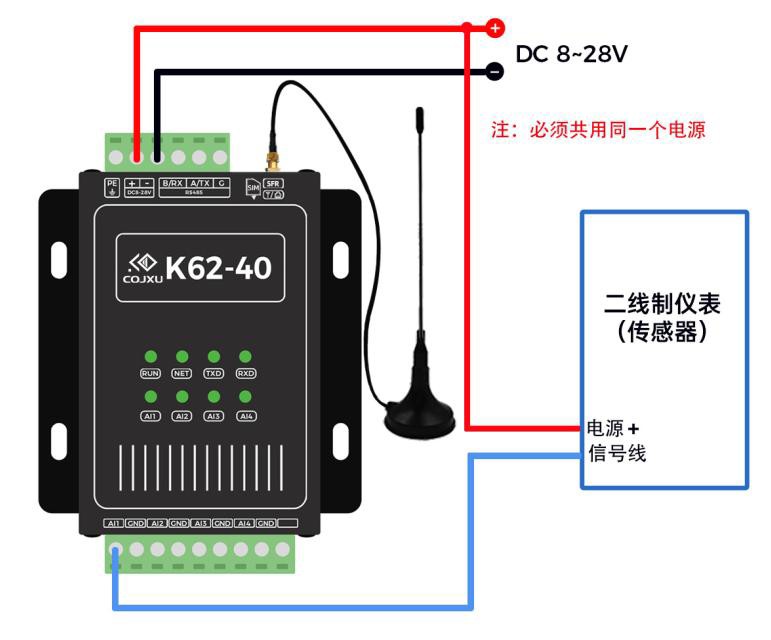

發射端接 二線制傳感器 發射端接 三線制傳感器

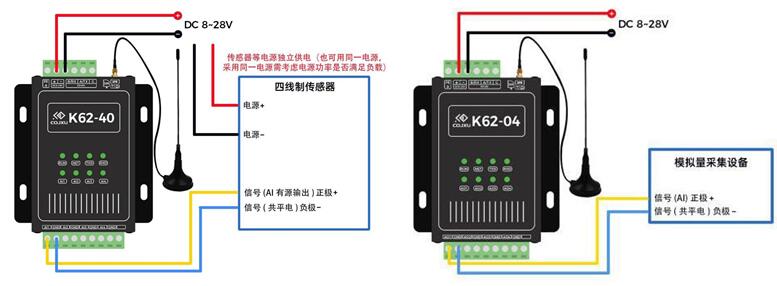

發射端接 四線制傳感器 接收端 接線示意圖
輸出為有源信號;恒流源輸出,負載阻值需≤500Ω
4、 現場安裝
天線安裝要求:對傳模塊天線之間,需要盡量空曠并且盡量可直視;射頻天線之間盡量繞離墻體、金屬屏蔽、大樹、山丘、大型建筑等;
產品有固定孔位,可進行安裝固定;
注意產品背面供電電壓要求等參數;
5、其他

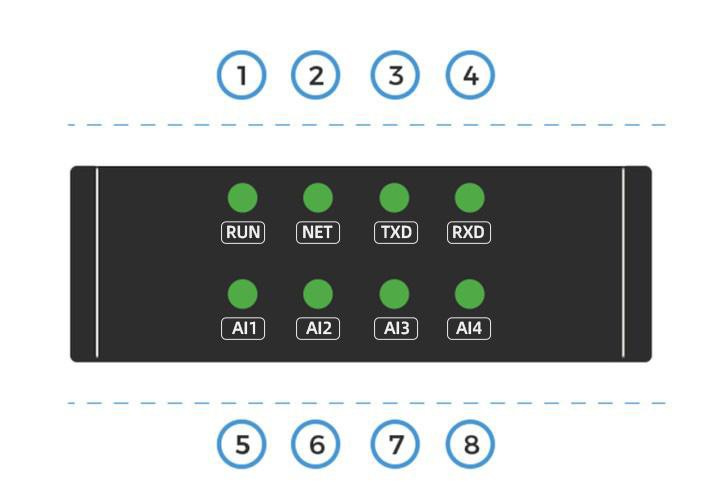

(1)指示燈說明
K62-40發射(采集)端 LED 燈指示
RUN:運行燈(0.5秒閃爍:模塊正常工作)
NET:通信狀態燈(常亮:設備無線連接成功)
TXD:發送信號指示燈(閃爍:發送出數據)
RXD:接收信號指示燈(閃爍:接收到數據)
AI1-AI4:輸入指示燈(常量:檢測到模擬量信號)
K62-04接收(還原)端 LED 燈指示
RUN:運行燈(0.5秒閃爍:模塊正常工作)
NET:通信狀態燈(常亮:設備無線連接成功)
TXD:發送信號指示燈(閃爍:發送出數據)
RXD:接收信號指示燈(閃爍:接收到數據)
AO1-AO4:輸出指示燈(常量:輸出模擬量信號)Net
(2)常見故障排除法
上位機搜索不到設備
l 確保安裝RS485驅動(CH340/CH341),可在官方網址下載驅動安裝包
l 檢查RS485:接線是否錯誤、松動、接頭處壓到絕緣層導致接觸不良、螺絲未擰緊等
l 兩個設備通訊不成功,通信距離不理想,丟包嚴重
l 上位機修改完參數忘記保存了
l 若通信距離不理想,建議改善天線品質和天線安裝位置和方式,以實現更遠通信距離
l 對傳模塊之間的天線距離至少相距2米以上,否則可能出現通訊不穩定或者損壞設備。
l 要得到遠距離最佳效果,發射功率應配置到最大,空中速率盡可能調低

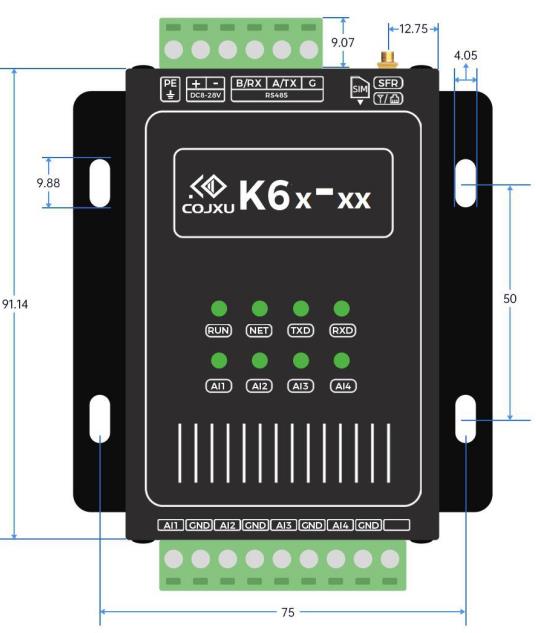

(3)產品尺寸
