母排電氣為什么要使用開關柜無線測溫系統?
電廠、變配電站的高壓開關柜在長期運行過程中,開關的觸頭、電纜接頭以及與母線連接處等部位因老化或接觸電阻過大而發熱,據統計,因“過熱溫升”原因引起的高壓開關柜運行故障,約占高壓開關柜總故障率的36%,成為引發電力系統故障的主要原因之一。
由溫升異常引起的高壓開關柜內的短路故障,可能會造成設備局部燒毀,甚至全部報廢,造成重大的人員傷亡和財產損失。因此對高壓開關柜內溫升重點區域進行實時溫度監測,才能有效保障電力系統更加安全可靠運行。
山東正瑞開關柜無線測溫系統由顯示終端、溫度監測器、無線溫度傳感器、監控軟件等組成,系統采用先進的無線、無源傳感器技術,具有更可靠、更安全、更智能等優點,是當前開關柜溫度在線監測方案的最佳選擇。

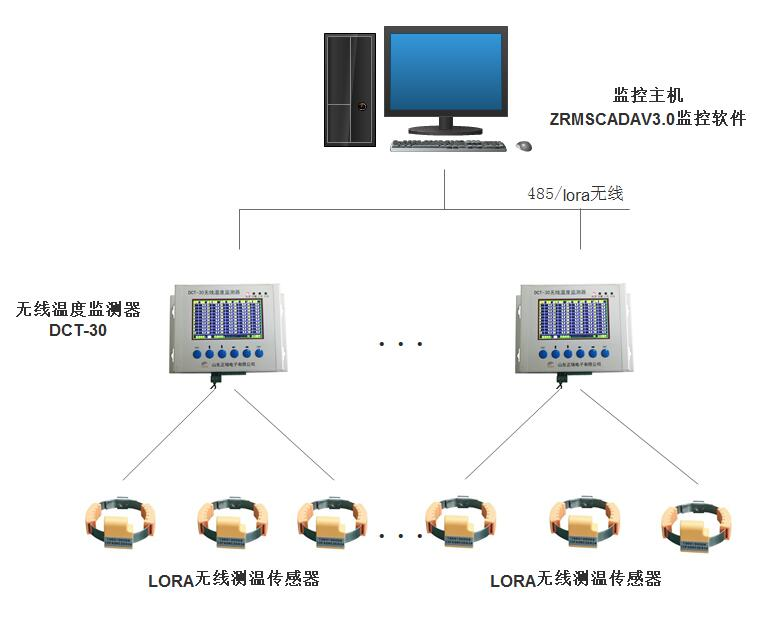

開關柜無線測溫系統結構如下圖所示:
為什么采用無線測溫方式?
高壓開關柜內溫升重點區域具有裸露的高壓電,傳統的有線測溫因絕緣問題不具備可行性。光纖測溫雖然能夠解決絕緣問題,但由于光纖測溫傳感器對環境潔凈度有著苛刻的要求,污染后的光纖傳感器因測溫精度存在誤差,往往不能滿足長期監測需求。
山東正瑞開關柜無線測溫系統采用無線LORA通訊,與傳感器之間無電氣連接,沒有絕緣問題,傳感器與被測部位直接接觸,溫度測量精確,不受環境影響。
與紅外測溫方式比較
紅外測溫為非接觸式測溫,溫度信號易受電磁場干擾,而且開關柜內部結構狹小,很多時候無法安裝紅外探頭(紅外溫度探頭需正對被測部位),而山東正瑞無線測溫系統則不受柜體結構的影響,能夠適應各種柜型。
開關柜無線測溫產品特點:
1)傳感器微型化設計,低功耗運行,適合所有的開關柜及電纜接頭等多種部位的溫度監測;
2)傳感器無需電池,感應取電,感應電源采用小CT磁飽和技術由一次電流感應出電源;
3)主機自動識別傳感器,免維護設計;
4)測溫原件采用耐高溫、高精度熱敏電阻。
5)主機大功率接收天線,信號傳輸,無懼“柜門”;
6)寬屏觸摸顯示終端,顯示各電纜中間頭溫度,開關柜觸頭溫度,電容器溫度等;報警功能,探測器報警,溫度超限自動聲光報警,通信中斷報警等;
7)配置無線網關,數據多終端瀏覽(云平臺、就地顯示數據同步);
8)無線LORA技術,在同樣的功耗條件下比其他無線方式傳播的距離更遠,實現了低功耗和遠距離的統一,它在同樣的功耗下比傳統的無線射頻通信距離擴大3-5倍。
開關柜無線溫度傳感器采用LORA無線傳輸?shù)姆绞綄?shí)現了遠距離就能夠監測高壓帶電體溫度監測,并且通過總線傳輸?shù)絧c機后臺顯示的,能夠?qū)崟r(shí)在線遠程監測。后臺監控系統可以對整個系統收集到的信息收據進行儲存、記錄、處理、分析、輸出顯示、查詢、總結的作用,能夠有利于負責人做出準確的判斷,因?yàn)樗牟僮黛`活和低功耗和密封性能良好等的作用,可以適用于任何的室內外,開關柜無線測溫系統的靈活易用性也受到了眾多企業的青睞。
