為變壓器監測裝上“信號燈” ——變壓器鐵芯接地電流在線監測系統
來源:正瑞電子        瀏覽:1200         發布日期:2023-03-29

變壓器是電廠發電輸出的重要設備,運行正常與否直接決定著電能能否正常轉換和傳輸,變壓器正常運行時,鐵芯必須有一點可靠接地,否則鐵芯對地會產生懸浮電壓或多點接地而產生發熱故障,且變壓器長期運行不可避免會累積一些缺陷。傳統的檢測手段步驟多、操作復雜,且不能在線分析,檢測的精度和時效性都存在問題,嚴重威脅變壓器及電網的安全。

為了更有效地維護變壓器穩定運行,延長設備使用壽命,可以安裝變壓器鐵芯接地電流在線監測系統,可以實時在線監測變壓器工作狀態,便于及時發現故障,增強變電設備的供電可靠性,提高機組運行安全性和穩定性。



一、變壓器鐵芯接地電流在線監測系統介紹

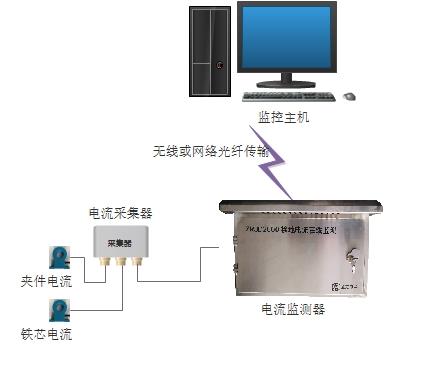

(系統結構示意圖)



變壓器鐵芯接地電流在線監測系統由雙量程高精度電流傳感器,電流采集器,電流監測器,監測后臺主機和監控軟件組成。

1、雙量程高精度電流傳感器

用于測量鐵芯接地線和夾件接地線泄露電流,具有精度高,線性范圍寬、抗電磁干擾能力強等特點外,還在原有單路輸出的基礎上又增加一路專門測量大電流信號,既能對設備的 mA 級絕緣泄漏電流進行準確地檢測,又能滿足對大電流故障信號的測量。

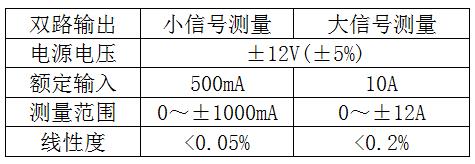

電流傳感器為雙路輸出,小信號測量可以滿足電力行業規范 DLT1433-2015 規定的 100mA 預警值,精度±5mA 的要求,當接地電流大于 500mA 小于 10A時也可精確測量此時的故障電流。

電流傳感器屏蔽防水處理,適用于室外安裝。如果鐵芯接地線全為銅排連接接地,可選用內徑50cm的的電流傳感器。



(安裝圖)

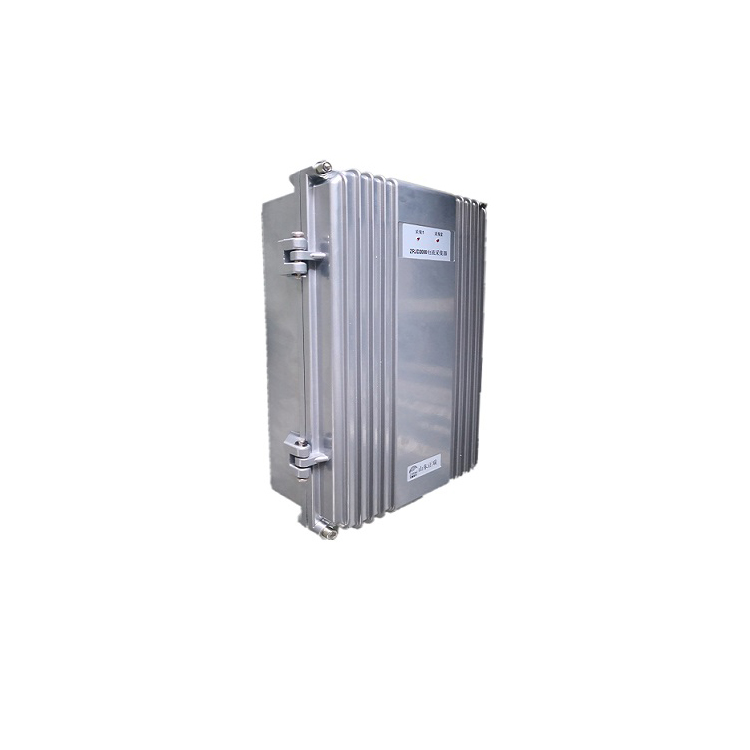

2、電流采集器


采集兩路雙量程高精度電流傳感器的電流數據,進行處理,并通過多種通信方式上傳到監控主機。

技術特點:




二、產品特點:

·  可實時在線監測變壓器鐵芯接地電流值,并當接地電流值超過設定報警值后自動報警,故障消失后報警停止。

·  抗干擾能力強,測量精度高。

·  具有高防護等級,適合戶外使用。

·  監控系統具備擴展能力,可實現多種協議數據采集和配置,可接入開關柜觸頭溫度監測,電纜接頭溫度監測,泄露電流監測,小電流接地等其他在線監測系統數據。

·  可實現5000個監測數據處理點;輸出監測點數據變化曲線;接地電流或電氣接點異常溫升隱患或故障事件、溫度電流數據記錄可靠、詳細并可保存3年以上;強大的報警、預警功能;強大的數據統計、處理與查詢功能;靈活的系統參數設置,強大的擴展能力;多樣化的圖表與報表設置;良好的人機交互界面。

·  系統能夠提供監測數據的統計能力和報表打印能力,能夠方便查詢每一個監測點的統計數據并打印統計報表(具體報表根據客戶要求定制)。

·  提供每一個監測點當前一段時間(時間區間可設定)的變化曲線與統計圖表.

·  通過收集大量的數據,形成可重復的數據資源.

·  提供多樣化數據查詢模式,查詢結果包括:數據記錄列表、數據查詢統計圖表、溫度數據曲線等內容。

·  系統可以在系統圖上方便地調出各監測點的實時數據、歷史數據及監測圖表等。

·   具有手機端顯示數據,并設置超限報警和溫度運行曲線分析功能。

三、總結

安裝山東正瑞變鐵芯接地電流在線監測系統,能夠及時反饋?zhàn)儔浩鞴收闲畔?,切?shí)提高了變電設備的供電可靠性,進一步深化了電氣設備狀態檢修,強化設備質量管控,為電氣機組安全穩定運行提高了可靠保障。
