六氟化硫sf6氣體泄漏報警系統技術方案
來源:正瑞電子        瀏覽:2090         發布日期:2023-04-13

一、背景

 配電室GIS開關設備是電力系統中核心的電氣設備之一,其運行可靠性對電力系統的安全運行具有十分重要的意義。六氟化硫SF6氣體作為極其優越的絕緣、滅弧介質廣泛應用于全世界電力行業中的高壓斷路器及變電設備中。在今天,SF6氣體幾乎成為高壓、超高壓斷路器和GIS中唯一的絕緣和滅弧介質。

 純凈的SF6氣體無色、無味、不燃,在常溫下化學性能特別穩定,是空氣比重的5倍多。但在電力系統中,由于六氟化硫SF6氣體主要充當絕緣和滅弧介質,在電弧及局部放電、高溫等因素影響下,SF6氣體會進行分解。它的分解物遇水后會生成腐蝕性電解質,如大量吸入人體會引起頭暈和肺水腫,甚至昏迷及死亡。在相對密封的室內,由于空氣流通不暢,SF6及其分解物在室內沉積,加上SF6氣體無色、無味,從而對巡視、檢修人員產生極大的危害。

《電業安全工作規程》(發電廠和變電站部分)規定,在裝有六氟化硫SF6設備的配電裝置室必須保證SF6氣體濃度小于1000ppm,除須裝設強力通風裝置外,還必須安裝六氟化硫sf6氣體泄漏報警系統SF6氣體濃度進行檢測。

二、六氟化硫sf6氣體泄漏報警系統主要技術參數

1、六氟化硫SF6泄漏報警系統

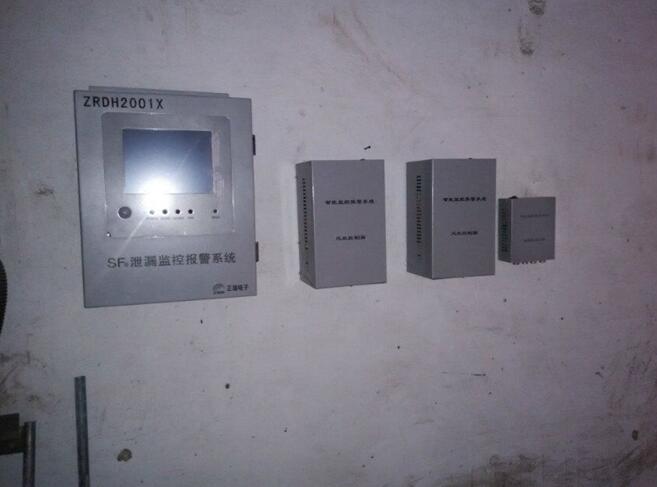

產品型號:ZRDH2001X

氣體傳感器安裝在SF6開關的下方
應用位置:高壓、超高壓斷路器和 GIS開關室

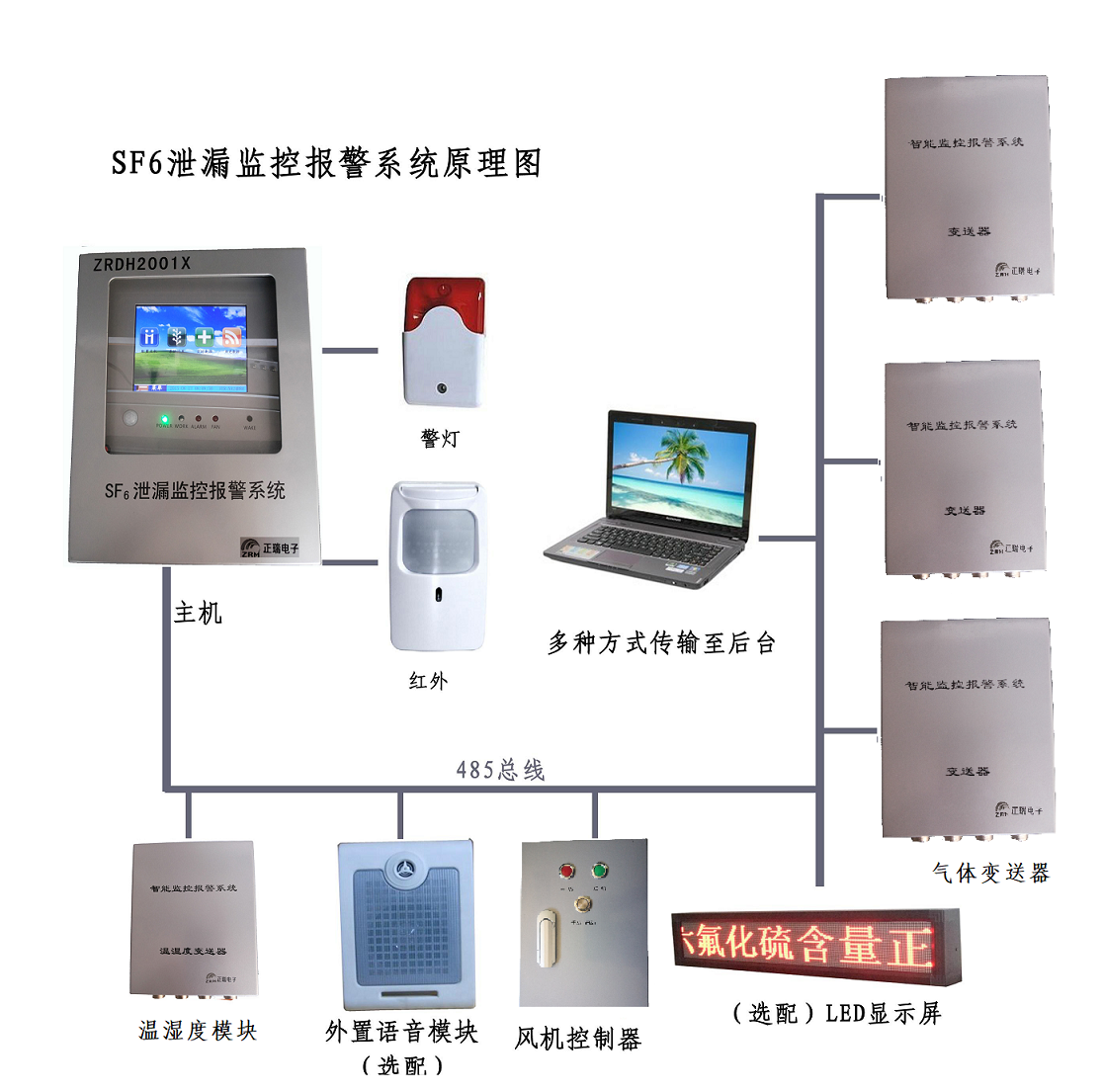

六氟化硫SF6泄漏監控報警系統由監測主機,氧氣/SF6變送器、溫濕度變送器,通風設備控制器液晶顯示屏等組成。

2、檢測項目

在線實時檢測SF6開關下方的氧氣濃度和SF6氣體濃度,當SF6濃度超限報警點1000PPm,可打開風機排風、及時報警。

3、六氟化硫SF6泄漏報警檢測裝置技術參數

SF6濃度檢測范圍:01500ppm ,誤差小于1%

O2濃度檢測范圍025%,缺氧報警點:18%,精度<±0.5%;
泄漏報警閾值:1000ppm(可調)
報警誤差:±5%設置值
溫度顯示范圍:-20+99℃,精度<±0.5%;

濕度顯示范圍:099%RH,精度<±3%;

輸入電源:AC220V±20%;

報警輸出接點功率:AC220/5;

風機輸出接點:380V/15A(三相)或220V/15A;

風機啟動:O2含量≤19.6%SF6氣體濃度>1000ppm時,自動啟動風機,

每次啟動時間按時段自動設置,可手動控制或強制啟動風機;

SF6氣體檢測報警誤差<5%,O2報警誤差<0.5%;

系統平均無故障工作時間(MTBF)為8000小時;
主機多種形式:彩屏,全觸摸操作,壁掛式機箱、嵌入式安裝、面板固定式

4、六氟化硫SF6泄漏報警系統功能

1)空氣中氧氣含量檢測功能
2)環境中SF6氣體含量檢測功能
3)環境中溫、濕度檢測顯示功能
4)缺氧報警功能、SF6氣體含量超標報警功能
5)缺氧或SF6含量超標,具有強制排風、定時排風、人工強制排風功能
6)實時顯示各種參數功能、歷史資料查詢功能

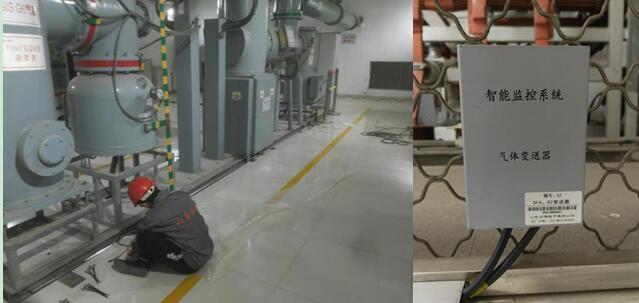

三、六氟化硫SF6泄漏報警系統安裝圖





總結:

山東正瑞 六氟化硫SF6泄漏報警系統是為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線監測系統??梢詫?shí)時監測GIS內部六氟化硫氣體泄漏狀態參數,及時發現GIS內的潛伏性故障,可以有效地防止重大惡性故障的發生,對保障GIS安全穩定運行具有十分重要的作用和意義。
