某市中心醫院變電所電纜監測系統方案書
來源：正瑞電子
瀏覽：5372
發布日期：2018-12-20
電纜在各種基礎設施建設中（例如：機房、樓宇配電室）充當著重要能源輸送角色。它無處不在，由于分布廣，又易燃，著火后又具有串延性，所以由于電纜工作溫度異常而發生的火災應引起我們各級管理者的足夠重視。
近年來，機房等諸多用電設施環境因?yàn)殡娎|著火引起的火災事故頻繁發生。據不完全統汁，全國近十年來發生因電纜著火蔓延成災的重大事故逾百起，累計燒毀電纜32萬多米，恢復重建工作耗資大，費時長，數據損毀，造成不可估量的損失。電纜火災事故還有其特殊的危害，那就是控制回路失效造成事故擴大，甚至損壞主設備，而且修復困難，長時間不能恢復生產，特別是在醫院這種對電能要求極高的場所，一旦斷電，后果不堪設想。
通過對以往電氣火災發生的機理分析發現，因電纜電流過荷或電纜接頭接觸不良而異常發熱到最后發生火災，它是一個漸變過程。所以，為做到對用電環境全天候監測，我們必須從早期防范開始，那么，最有效的技術手段就是從供電電纜測溫入手，直接切入事件的關鍵點，通過監測電纜及接頭工作溫度是否異常來警示整個用電系統環境是否處于安全狀態。
電纜監測：現場共有樓層21層（地上19層，地下2層），每個樓層分別有A、B兩個豎井，電纜從負2層的10KV變電所出來以后經豎井到達每個樓層，每個樓層的豎井和橋架分布著數量不等的電纜,需要監測電纜溫度。
電纜接頭監測：在負2層的10KV變電所內有電纜接頭箱36個，每個接頭箱內有6個接頭需測溫。
每個樓層有配電箱一個，每個配電箱有三個電纜出線接頭，是否需要監測？
10KV變電所電纜 負1層低壓配電井電纜
10KV變電所電纜頭
電纜測溫系統組成：DTS-4溫度傳感器、DCT-6L溫度監測器、通訊網絡、監控主機及ZRMSCADA監控軟件。
電纜監測系統特點：
采用新型集成式溫度傳感器，具有大容量實時在線信號采集處理和自檢功能；
采用一總線式測溫，簡化了布線。一臺采集器可帶128個測點；
監控計算機用戶畫面可生動地顯示傳感器運行情況；
系統可以綜合各種安全監控參數，進行分析，有利于及時發現事故苗頭
具有功能強、可靠性強，組網靈活，而且兼有耗能低，體積小、價格低的優點
1. DTS-4溫度傳感器
溫度傳感器接入一條總線連接到溫度監測器，溫度監測器可以分兩個方向布置總線，每條總線長度可達600米，可接入64個點；
每個溫度傳感器在出廠時都具有編號（1~128），因此在一條溫度采集總線上可以同時掛接128個溫度傳感器，而不會出現混亂現象。
性能指標：
傳感器測溫范圍：-55℃~+127℃；
傳感器測溫誤差：小于0.5℃（全量程范圍）；
傳感器測溫分辨率：±0.1℃；
傳感器耐壓值：溫度傳感器可經受ESD±10000V高壓；
傳感器電纜長度≤1000米；

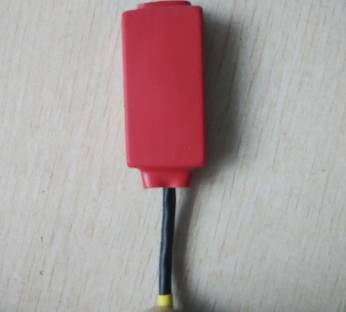

傳感器實物圖 尺寸（長寬高55mm*25mm*10mm）
2. DCT-6L溫度監測器
DCT－6L型溫度監測器具有極高的可靠性和安全性。監測器主機的液晶顯示屏循環顯示出每個監測點的溫度值，通過連續監測電纜各個監測點的運行溫度，可確定各個監測點處的發熱程度。通過RS485方式上傳到監控計算機，方便運行人員能夠?qū)﹄娎|溫度進行準確地巡檢，對電纜運行狀態能夠及時地掌握。
性能指標：
監測器有1路報警輸出
監測器循環顯示各測點的溫度數值，可帶兩條測溫電纜，共計128個點；
監測器通過485總線或光纖通訊可把采集的溫度數值上傳至監控計算機；
監測器通訊總線采用安全隔離措施，使信號都經過高壓隔離，經受的電壓沖擊典型值為1500VRMS/分鐘或2000VRMS/秒
監測器實物圖 監測器尺寸（長寬高 106mm*95mm*95mm ）
3. ZRMSCADA監控軟件
1、軟件功能描述（軟件界面可根據現場電氣系統圖定制）
ZRMSCADA溫度及環境監測軟件由實時數據采集和顯示、歷史數據和報警數據管理、報警聯動等部分組成 , 它能對分布在不同地點機房實現遠程監測、集中管理，對機房?jī)?nèi)電纜層電纜溫度、各種開關量傳感器等進行實時數據采集和處理，及時發現問題和隱患。
2、主要功能介紹
可以根據現場環境位置不同配置各個傳感器位置報警提醒迅速直觀。
可以對不同地點的機房集中進行管理,對機房電纜層內電纜溫度, 環境狀態、報警信息等進行遠程監視, 具有良好的擴充性。
系統可以提供聲光、手機短信等多種報警方式,保障警情及時發出。
系統具歷史數據查詢,報警數據查詢等各種數據查詢功能。

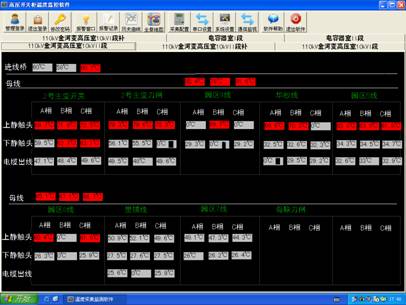

軟件主界面示例（可根據要求改動）

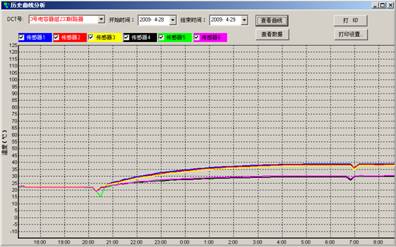

歷史曲線圖

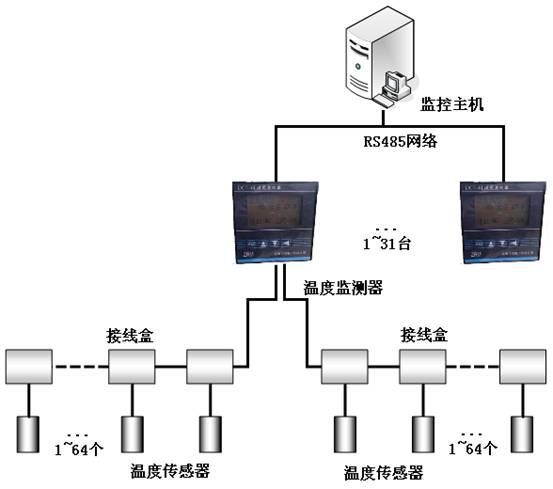

現場結構圖
電纜測溫方案：每一個樓層內有A、B兩個低壓配電井，在每一個低壓配電井內的電纜和橋架上均勻布置X個DTS-4溫度傳感器，溫度傳感器用485線串聯起來接入DCT-6L溫度監測器，每一個配電井內放置一個監測器，大樓同一側配電井內的溫度監測器通過485線從高的樓層一層層向下一樓層并聯起來，最終連接到10KV變電所內的監控主機。
電纜接頭測溫方案：在每一個電纜接頭上加裝一個DTS-4溫度傳感器，每一個傳感器用485線串聯起來后與DCT-6L溫度監測器相連接，一個總配電箱內安裝一個溫度監測器，相鄰監測器之間用485線并聯，最末端監測器通過屏蔽雙絞線與10KV變電所內的監控主機相連接。
若每個樓層配電箱的電纜出線接頭需加裝測溫，每個電纜頭安裝一個DTS-4傳感器，傳感器用485線串聯起來后可并聯接入電纜測溫方案的溫度監測器。
五、 配置表及報價（數量根據用戶要求配置）
略
六、 售后服務承諾
我公司承諾對所有售出商品（含工程）均具有12個月免費保修服務，終身維護。響應時間為8小時內回復。如需現場服務，省內24小時到達現場。省外48-72小時到達。
