柜內安全衛士,隱患提早預警——開關柜紅外測溫解決方案
配電系統在實際運行過程中會涉及到很多電氣設備,例如:開關柜、匯控柜以及低壓配電柜等,為電力和生產企業的健康運轉提供保障。但由于金屬外殼封閉,散熱性較差,封閉于柜內的接頭、觸點和母線等極易發生老化或破損。特別的,當開關柜內熱量集中在某一個部件或區域時,處理不及時極易引起設備的燒毀或者火災。目前常用的開關柜內溫度監測方法有:示溫蠟片監測、接觸式多點溫度傳感器以及手持紅外熱像儀等,都存在一定的缺陷,無法高效可靠地保障開關柜內安全。
山東正瑞開關柜紅外測溫解決方案,通過紅外熱成像非接觸式測溫技術實現24H在線監測,現場設備溫度實時上傳、分析,實現遠程自動檢測診斷,對可能存在的設備發熱故障進行預警。山東正瑞雙光譜熱成像攝像機自帶補光功能,無懼屏柜內黑暗環境,畫質清晰,可以對柜內溫度進行實時監控,更加及時地發現故障,可作為示溫蠟片監測、接觸式多點溫度傳感器以及手持紅外熱像儀的有效替代,降低排障不及時、不專業、不徹底的風險。

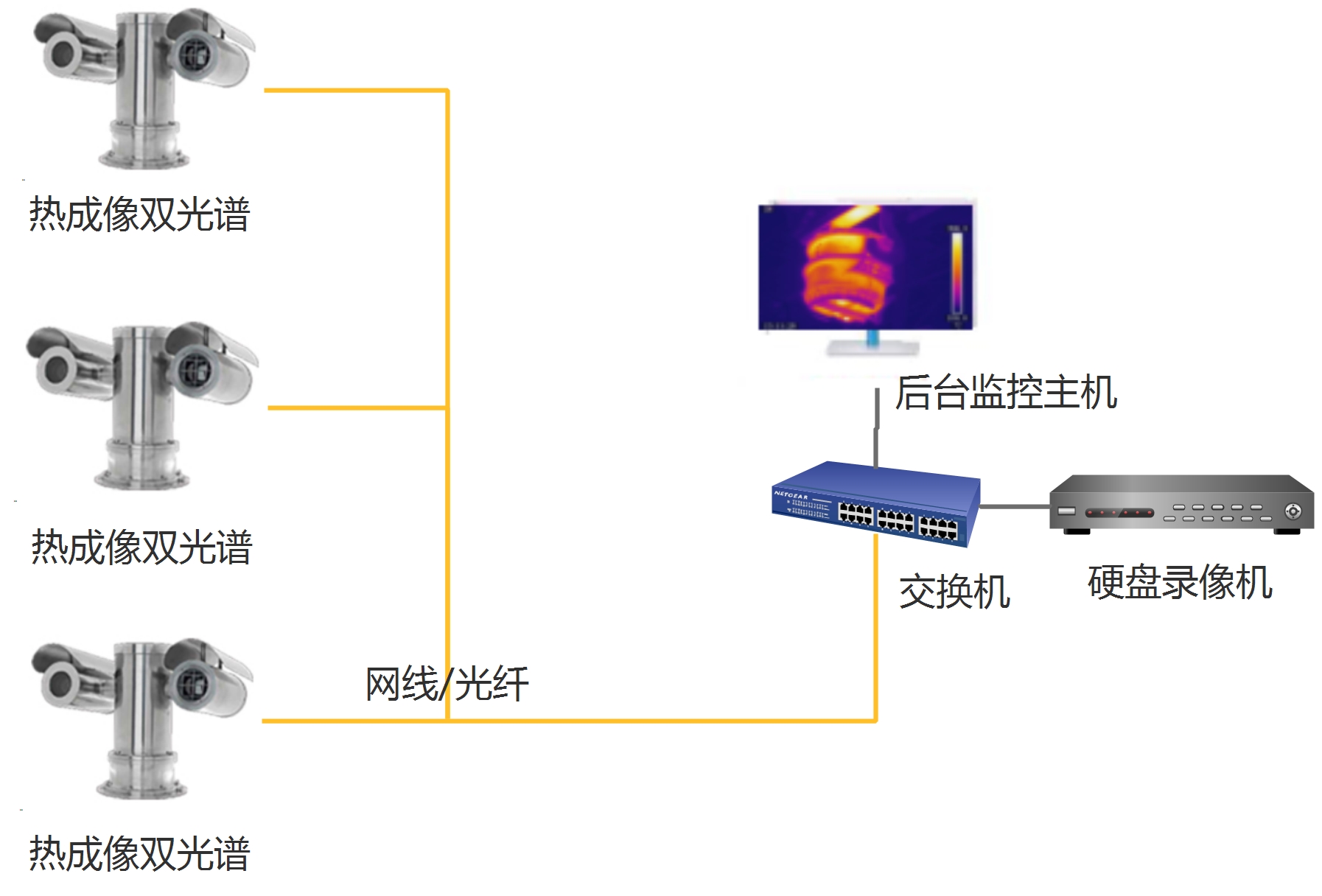

系統結構:
其系統由區域監控中心和監控前端以及傳輸網絡設備構成。
區域監控中心的功能主要包括監控管理服務器、錄像資料存儲設備以及網絡視頻集中監控系統應用軟件。監控前端部分為紅外熱成像雙光譜監測系統。
視頻、告警信息,由網絡視頻服務器壓縮編碼后,通過通信網絡,上傳到監控中心,完成實時監控,掌握站內設備運行情況。監控中心可實施對監控設備的管理、告警信息的查詢、圖像瀏覽和控制等功能。
系統具備良好的可擴展性。各功能部分采用模塊化結構,非常易于擴容、組網方便、配置靈活,并具有良好的用戶接口。
在系統加入新的區域監控時,只須建立監控前端系統并建立和監控中心的連接即可;系統各項功能和運行狀態不受擴建影響;系統具備多級組網能力以組建集團的監控網絡。
熱成像雙光譜系統主要功能
1) 紅外和可見光圖像的遠程傳輸和監視;
2) 軟件自動調用預置點改變測溫目標、測溫傳感器校正控制;
3) 實時或定時圖像和數據網絡數字傳輸及溫度計算;
4) 對監測設備進行在線溫度檢測(點、線、區域);
5) 區域溫度計算參數設置;
6) 自動巡視(一個雙視監視器監測 2 個不同位置目標)
7) 多區域溫度比較和分析;
8) 溫度變化分析和報告;
9) 設備缺陷或故障的可視光圖像定位;
10) 監視錄像、回放、抓拍視圖;
11) 報警記錄、自動生成報警報告、報警聲光提示;
12) 報警后,火源能自動居中放大,便于火情確認;
13) 萬象變速云臺,實現了全方位無盲角監控,并做到了高精度定位;
14) 熱像儀預置位,熱像儀和可見光鏡頭均能實現預置位功能,記憶每個預置點位的視場角,當調用預置位時,鏡頭可以自動調整到記憶的視場角,避免了傳統熱像儀每次手動調整的繁瑣,提高了工作效率;
系統特點:
l 內置大口徑高靈敏度紅外熱像儀和長焦距一體化網絡高清攝像機,搭載360°一體化防爆型云臺,實現防爆要求環境的監控需求;
l 嵌入式高溫報警模塊,依靠領先的溫度報警算法,可準確地對熱源第一時間做出預警,預警等級多檔可調;
l 適用于不同場景下的熱源預警需求,適應極端惡劣環境,無懼黑夜、雨雪、煙霧等各種惡劣天氣;
l 功能和接口齊全,標準化安防接口設計,支持ONVIFGB28181協議,易于平臺接入應用領域。
