開關柜無線測溫系統:電力設備24小時實時“貼身保護”
來源:正瑞電子        瀏覽:1646         發布日期:2023-11-30

       電力系統中,從發電廠到送變電設備以及到終端用戶電器的整個傳輸過程中都有大量的可變溫度需要檢測、預警。開關柜高壓設備連接部位如母線連接點、各種開關、斷路器、主變套管夾、高壓電纜接頭等由于氣候冷熱變化、材料老化、銹蝕、松動等原因易造成接觸不良、接觸電阻增大,在大電流通過時,容易燒壞設備,嚴重的甚至引起一次設備起火爆炸。

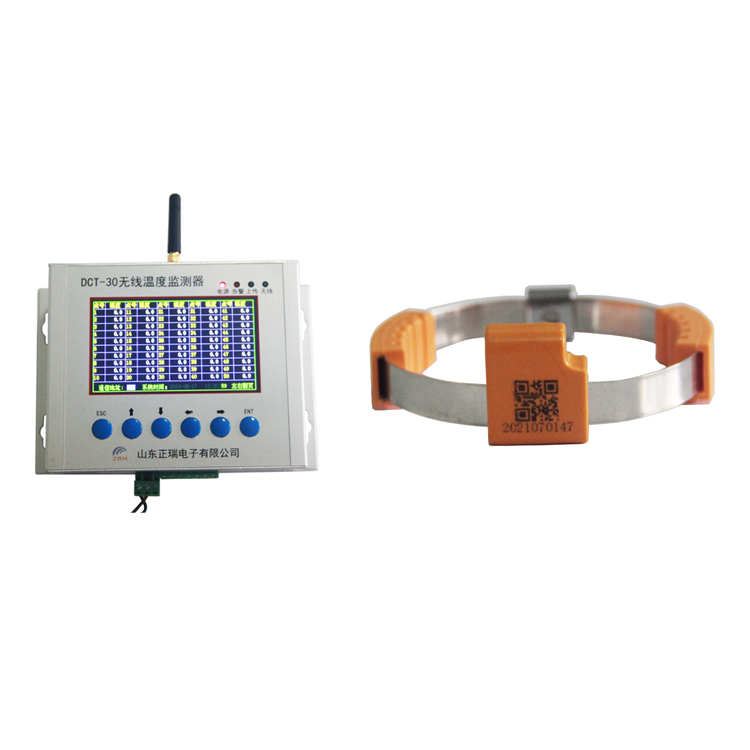

      開關柜無線測溫系統可以對電氣設備關鍵節點進行溫度測量,通過對溫度進行數據采集操作,達到有效的實時監測目的。同時,通過數據采集、分析等手段,為管理者提供相關的溫度數據,使管理者能更進一步的了解設備運行時的溫度狀況,為設備的檢修及維護提供參考。系統支持溫度實時在線監測、歷史數據查看、歷史數據曲線分析、溫升預警報警等功能,實現對設備的在線狀態監測,防范于未然。

 1、無線測溫傳感器

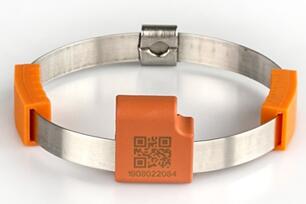

       無線測溫傳感器,由取電合金片、軟硅膠、連接頭、雙頭螺絲共同組成,采用無線方式、CT感應取電實現溫度在線監測,溫度傳感器直接安裝在高壓電器設備上,溫度傳感器采樣到的溫度數據通過無線電波的方式傳送出來,從而實現了高壓的徹底隔離。保證了產品應用的絕對安全。

       感應電源采用小CT磁飽和技術由一次電流感應出電源,將其安裝在開關柜觸頭或電纜接頭上,當通過電流保持在5A以上,感應電源即可不間斷提供給傳感器穩定的工作電壓,消除了電池供電需要停電更換的弊端,大大減少了維護工作量??梢杂糜诟邏狠旊?、變電、用電的眾多行業,例如電力、鋼鐵、采礦、石油化工等行業的高壓開關柜、變壓器、高壓電纜等高壓設備的觸頭、母排等電接點的溫度監測等。


技術參數:

(1)功耗設計:采集并通過無線發送數據到監測器,超低功耗設計,可至0. 03MW。
(2)測溫范圍:-40°C~+125°C ;-40°C~+200°C;; 40°C~+600°C  (根據被測部位要求選定)
(3)供電電源:小CT感應取電/電池供電/12V/24V;
(4)多種發射頻率可選:2.4G/433MHz-434.79MHz/470~510MHZ /LORA433MHZ/LORA470~510MHZ

(5)機殼材質:進口耐高溫阻燃材料;

(6)測溫誤差:小于0.5°C (全量程范圍);
(7)測溫分辨率:士0.1C;

(8)采樣速率: 2秒~10分鐘可設定;

(9)感應取電模式:一次回路電流: 3A-10000A;


2、無線溫度監測器

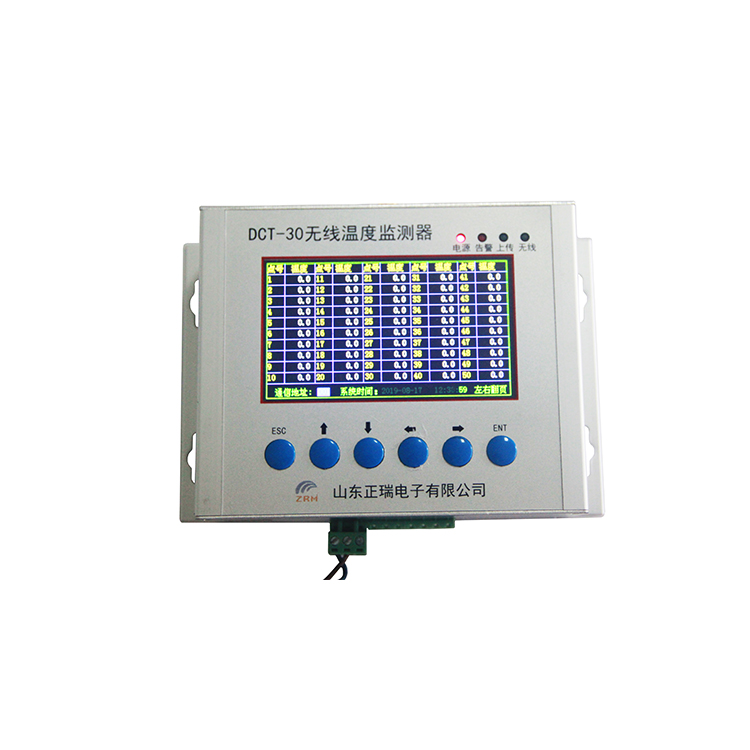

無線測溫監測器用于接收無線溫度傳感器發射的無線數字信號, 并將信號轉換成電信號,經內部電路處理,通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控主機,使運行人員能夠?qū)囟冗M行實時在線準確地巡檢,對高壓電氣設備接點溫度狀態能夠及時地掌握。

無線測溫監測器與傳感器可在300米以內無線接收,并帶穿透功能。



性能指標:

無線溫度傳感器容量

250

顯示屏

彩色屏

溫度顯示分辨率

0.1

報警輸出

2個(無源接點)250Vac,0.6A或24Vdc,5A。

通訊接口

RS485,RJ45網口,可NTP對時

通訊規約

ModbusRTU,modbusTCP

報警歷史數據存儲

200

工作電源

AC220V或DC220V

工作溫度

-20℃~70℃,相對濕度≤95%

外形尺寸

150*120*58(mm)

無線頻率

433Mhz-470Mhz

波特率

2400、4800、9600、19200

安裝方式

掛裝式和嵌入式

防護等級

IP54


3、無線測溫系統的功能優勢




1)通信的先進性

電氣接點測溫數據采用數字信號無線傳輸,隔離徹底、抗干擾性強,體積小巧,可在電磁場環境下穩定運行。

2)通信的可靠性

通信系統要長期經受惡劣環境例如較強的電磁干擾和高溫的考驗,并保持通信的暢通;

3)雙向通信

不僅能實現信息量的上傳,還要實現控制量的下達;

4)手機APP功能

帶有手機APP功能,與系統云平臺同步??梢詫崟r查看溫度數據,產品發生報警時信息及時推送聯系人。

5)通信的靈活性和可擴展性

標準化設計,可方便擴展與其它系統互聯,費用低廉,安裝靈活。


      電力系統中,工作溫度的升降反映了設備運行狀態和許多物理特征的變化,工業設備異?;蚬收铣1憩F(xiàn)出溫度的異常變化。因此工業設備運行溫度監測是設備安全監控最為有效、最為經濟的手段,對設備的安全運行具有重大的意義。隨著無線測溫系統的發展和應用,基于2G/3G/4G網絡的無線測溫系統是目前世界上最先進、最有效的溫度在線監測系統,特別是在電力系統、石油化工、交通運輸、工業消防等領域得到廣泛的使用。
