高壓開關柜無線測溫方法的分類及原理解析

來源：正瑞電子瀏覽：1270 發布日期：2023-10-16

1. 紅外熱成像法

紅外熱成像法是一種非接觸式的測溫方法，通過紅外熱像儀捕捉目標表面的紅外輻射，將其轉化為溫度分布圖像。該方法適用于大范圍的溫度檢測，并且可以實時監測多個位置的溫度變化。其原理是利用物體發射的紅外輻射與其表面溫度成正比，通過對紅外輻射進行探測和處理，可以獲取目標物體的表面溫度信息。

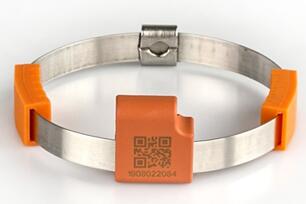

2. 接觸式無線溫度傳感器法

接觸式無線溫度傳感器法是一種常見且可靠的高壓開關柜測溫方法。通過將接觸式傳感器安裝在開關柜內部或關鍵部位，直接接觸到待測物體表面，實時獲取物體表面的溫度數據。常見的接觸式傳感器包括熱電偶、熱敏電阻等。該方法具有精確度高、響應速度快等優點，適用于對特定位置或特定部件進行精確監測。
3. 光纖光柵傳感器法
光纖光柵傳感器法是一種基于光纖傳感技術的測溫方法。它利用光纖中的光柵結構來實現溫度的測量和監測。通過在高壓開關柜內部布設光纖光柵傳感器，可以實時獲取不同位置的溫度信息。該方法具有高精度、抗電磁干擾能力強等優點，適用于對多點溫度進行連續監測。
4. 紅外線測溫法
紅外線測溫法是一種手持式溫度測量工具，適用于快速、非接觸式的高壓開關柜溫度檢測。通過瞄準目標表面，使用紅外線測溫可以迅速獲取該位置的表面溫度值。其原理是利用物體表面發射的紅外輻射與其表面溫度成正比，通過對紅外輻射進行探測和處理，可以獲得目標物體的表面溫度數據。

不同類型高壓開關柜的溫度監測需求分析

高壓開關柜作為電力中重要的設備之一，其溫度監測對于設備的正常運行和安全性至關重要。不同類型的高壓開關柜在溫度監測方面存在一定的差異，因此需要進行針對性的需求分析。

1. 室內型高壓開關柜

室內型高壓開關柜通常安裝在密閉的室內環境中，其溫度受到環境溫度、通風情況以及設備負載等因素的影響。因此，對于室內型高壓開關柜的溫度監測需求主要包括以下幾個方面：

- 環境溫度監測：了解室內環境溫度變化情況，判斷是否存在過熱或過冷現象。

- 柜體表面溫度監測：通過監測柜體表面溫度，判斷設備是否正常工作、散熱是否良好。

- 關鍵部件溫度監測：對于高壓開關柜中的關鍵部件如斷路器、接觸器等進行實時溫度監測，以避免過熱引發故障。

2. 戶外型高壓開關柜

戶外型高壓開關柜通常暴露在各種惡劣的氣候條件下，如高溫、低溫、潮濕等，因此其溫度監測需求相對復雜。以下是戶外型高壓開關柜的溫度監測需求分析：

- 環境溫度監測：了解周圍環境溫度變化情況，判斷設備是否能夠適應極端氣候條件。

- 防雷器溫度監測：對于戶外型高壓開關柜中的防雷器進行實時溫度監測，以避免過熱引發故障。

- 冷卻效果監測：對于戶外型高壓開關柜中的冷卻進行實時監測，確保其正常工作以保持設備穩定的工作溫度。

3. 可調式高壓開關柜

可調式高壓開關柜通常用于電力中的負荷和調節，其內部存在較大電流變化和頻繁操作。因此，對于可調式高壓開關柜的溫度監測需求主要包括以下幾個方面：

- 關鍵元件溫度監測：對于可調式高壓開關柜中的關鍵元件如可調電阻、繼電器等進行實時溫度監測，以避免過熱引發故障。

- 散熱效果監測：對于可調式高壓開關柜中的散熱進行實時監測，確保其正常工作以保持設備穩定的工作溫度。

- 過載保護溫度監測：通過監測可調式高壓開關柜內部的負載情況和溫度變化，及時判斷是否存在過載風險，并采取相應的保護措施。

高壓開關柜溫度異常的常見原因與解決方案

在高壓開關柜的運行過程中，溫度異常是一種常見的問題。了解這些異常的原因并采取相應的解決方案對于確保設備的正常運行至關重要。以下是高壓開關柜溫度異常的幾個常見原因及相應的解決方案：

1. 環境溫度過高：

高環境溫度可能導致開關柜內部溫度升高，從而影響設備的正常運行。解決方案包括：

- 定期清潔設備周圍區域，確保良好的通風環境。

- 安裝散熱器或風扇，以提供額外的散熱。

- 使用隔熱材料或涂層來減少外界熱量對開關柜的影響。

2. 過載電流：

過載電流會導致設備發熱增加，進而引起溫度異常。解決方案包括：

- 定期檢查設備負載情況，并確保不超過額定負荷。

- 安裝合適容量和類型的斷路器或保險絲，以防止電流過載。

3. 絕緣故障：

絕緣故障可能導致設備內部溫度升高。解決方案包括：

- 定期進行絕緣測試，檢測潛在的絕緣問題。

- 及時修復或更換出現絕緣故障的部件。

4. 高壓開關柜內部組件老化：

隨著使用時間的增加，高壓開關柜內部組件可能會老化，導致溫度異常。解決方案包括：

- 定期檢查和維護設備，及時更換老化的組件。

- 使用高質量的材料和零部件，以延長設備的使用壽命。

5. 不合理的布線和連接：

布線和連接不合理可能導致電流集中、電阻增加等問題，進而引起溫度異常。解決方案包括：

- 優化布線和連接方式，確保電流均勻分布。

- 定期檢查連接部分，并及時修復或更換有問題的連接。

高壓開關柜無線溫度監測的設計與實施要點

1. 設計前的需求分析

在設計高壓開關柜溫度監測之前，首先需要進行需求分析。這包括確定監測的目標、監測的精度要求以及監測數據的使用方式等。根據不同類型的高壓開關柜，其溫度監測需求可能會有所不同。因此，在設計之前需要充分了解該類型開關柜的特點和工作環境。

2. 傳感器選擇與布置

選擇合適的傳感器對于高壓開關柜溫度監測至關重要。傳感器應具備高精度、穩定性和可靠性，并且能夠適應高壓開關柜的工作環境。常見的傳感器包括紅外線溫度傳感器、熱電偶和熱敏電阻等。在布置傳感器時，需要考慮到開關柜內部各個部位的溫度變化情況，并合理安排傳感器位置，以確保全面準確地監測溫度。

3. 數據采集與傳輸

設計一個穩定可靠的數據采集與傳輸是保證高壓開關柜溫度監測正常運行的重要環節。采集應能夠準確讀取傳感器的溫度數據，并將其傳輸?shù)奖O(jiān)測中心或數據處理。常見的數據傳輸方式包括有線傳輸和無線傳輸，根據實際情況選擇合適的方式。

4. 數據處理與分析

高壓開關柜溫度監測采集到的大量數據需要進行有效的處理和分析。首先，需要建立合適的數據庫來存儲采集到的溫度數據。其次，通過對數據進行分析和比對，可以及時溫度異常情況，并采取相應措施進行修復或預。此外，還可以利用數據分析技術，對開關柜運行狀態進行評估和預測，提高整個的可靠性和安全性。

5. 運維與維護

設計與實施高壓開關柜溫度監測后，定期的運維與維護工作是必不可少的。這包括傳感器的定期檢查與校準、數據采集設備和通信設備的維護以及數據庫管理等工作。同時，還需要建立完善的故障排除機制，確保能夠長期穩定運行。

通過以上要點，在設計與實施高壓開關柜溫度監測時，可以更好地滿足監測需求，提高開關柜的運行可靠性和安全性。同時，合理的設計和實施也為后續的數據分析和運維工作奠定了基礎。

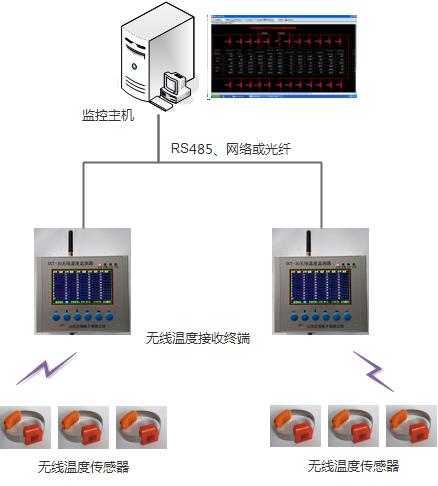

高壓開關柜溫度監測數據的采集、傳輸和分析處理技術介紹

1. 傳感器選擇與布置

在高壓開關柜溫度監測中，傳感器的選擇和布置是至關重要的。常見的溫度傳感器包括熱敏電阻、熱電偶和紅外線測溫儀等。根據實際需求和應用場景，選擇合適的傳感器類型，并合理布置在高壓開關柜內部，以確保準確、全面地采集溫度數據。

2. 數據采集

為了實現對高壓開關柜溫度數據的采集，需要搭建相應的數據采集。該包括傳感器接口模塊、數據采集卡、信號放大與濾波電路等組成。通過這些設備，可以將傳感器獲取到的模擬信號轉換成數字信號，并進行處理與存儲。

3. 數據傳輸方式

高壓開關柜溫度監測數據通常需要通過網絡進行遠程傳輸和監控。常用的數據傳輸方式包括有線通信和無線通信兩種。有線通信方式可以通過以太網或RS485總線等實現，而無線通信方式則可以利用藍牙、Wi-Fi或GPRS等技術進行數據傳輸。

4. 數據分析處理

采集到的高壓開關柜溫度監測數據需要進行分析和處理，以提取有用的信息并進行故障診斷。常見的數據分析處理方法包括數據可視化、溫度趨勢分析、異常檢測與報等。通過這些手段，可以及時溫度異常情況，并采取相應的措施進行處理，以確保高壓開關柜的正常運行。
