開關柜無線測溫傳感器在電氣設備運行中的必要性和優勢
來源:正瑞電子        瀏覽:881         發布日期:2023-08-11

   隨著大機組、大容量和高電壓的迅速發展, 電氣設備的運行條件變得苛刻, 隨之帶來設備故障率逐漸增加,排除故障時間越來越長,造成的經濟損失也越來越大。據統計,近年來電力系統發生的事故中有相當一部分與電氣設備的發熱問題有關,因此,在開關柜等電氣設備安裝無線測溫傳感器對溫度進行監測顯得尤為重要。

   無線測溫傳感器以其安裝方便靈活、測溫精度高、安全可靠、環境適應性好、便于集中管理等優點,解決了電氣設備長期帶電運行狀態下的溫度在線監測問題,提高了電氣設備的運行可靠性,在電力行業得到了廣泛的應用。

一、電氣設備開關柜無線測溫的必要性

(1)發電廠(變電站)的開關柜、母線接頭、室外刀閘開關等都是重要的設備,在長期運行過程中,開關的觸點和母線連接等部位會因老化導致接觸電阻過大而發熱,而這些發熱部位的溫度很難監測,從而導致事故發生。而封閉式開關柜體在運行中禁止打開,因此難以測量運行中柜內接(觸)頭的實際溫度,如不及時發現并處理接(觸)頭過熱性缺陷,會嚴重威脅電力安全生產。

(2)采用無線溫度傳感器監測技術,可通過監控軟件記錄高壓設備實時運行溫度,在數據庫中長期保存,實時顯示監測點的溫度變化曲線,并進行分析,一旦發現溫度過高或急劇升溫至事先設置的報警溫度值則立即報警,為高壓電氣設備的維修提供累積數據,實現高壓電氣設備熱故障的預知維修。

二、無線測溫傳感器的優勢

   無線測溫系統具有配置靈活、運行穩定、抗干擾能力強、功耗低等特點。該系統主要采用短程無線組網方式,多個測溫終端分布在無線匯聚終端的周圍,在有效的通信范圍內可以隨意添加、刪除、移動測溫終端。運行人員可在主控室對多種惡劣環境條件下的電氣 設備溫度變化情況進行遠程在線監測預警,從而及時掌握電氣設備運行狀況。另外,無線測溫系統后臺可以電子地圖的形式顯示整個溫度場的分布,可清晰發現溫度異常點,判定故障隱患,進而提前采取措施,避免事故的發生。

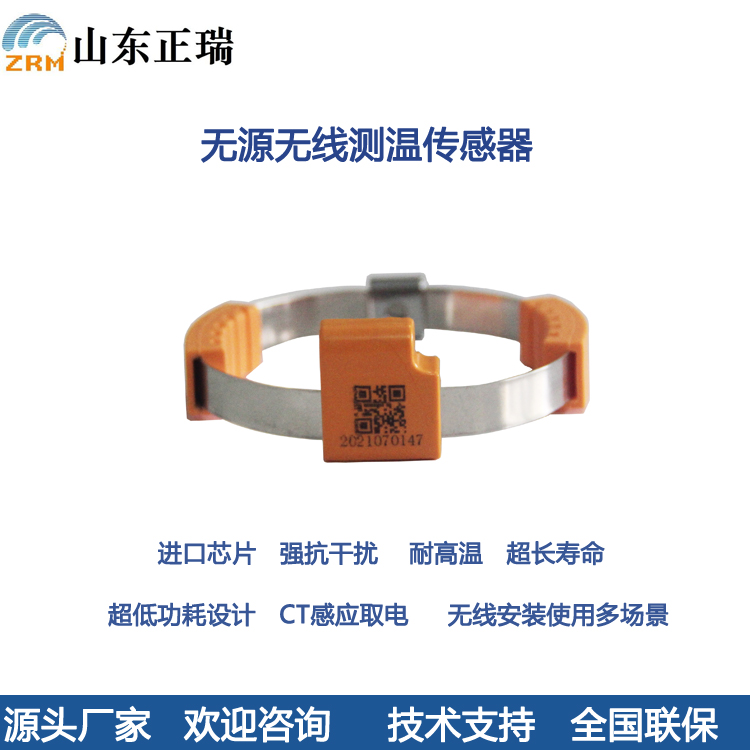

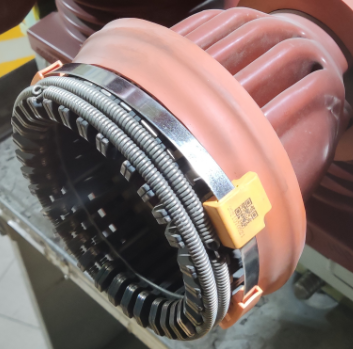

山東正瑞ZRDTS-6溫度傳感器具有小巧的體積,當與被測物體表面直接接觸時,能保證快速測量溫度的變化,并將溫度變化的信號傳到信號處理及無線發射器,進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。感應電源采用小CT磁飽和技術由一次電流感應出電源,將其安裝在開關柜觸頭或電纜接頭上,當通過電流保持在3A-5000A之間,感應電源即可不間斷提供給傳感器穩定的工作電壓,消除了電池供電需要停電更換的弊端,大大減少了維護工作量。

能量來源:傳感器利用一次回路電流取電,能量供給遠遠不斷,溫度采樣速率隨意設定。

CPU采用超低功耗設計:主芯片采用美國TI公司,功耗低,低可至0.03mw,區別于傳統的感應供電,不存在發熱現象。信號強,發射距離不加任何功率放大的情況下可達300米。

測溫元件:同樣采用美國TI公司的數字集成芯片,該芯片測溫精度高,可達 0.5°C

無線測溫傳感器一次回路取能范圍大大加寬:只用2a就可啟動,高至10000A,完全滿足現有市場的開關柜負荷要求(現有市場的開關柜設計負荷高可至6000A),基本無盲區。

外觀設計:超精小化設計,適合所有的開關柜及電纜接頭等多種部位的溫度監測,無需根據不同測溫位置,不同開關負荷選用不同規格尺寸,不同技術參數的傳感器,大大節省了供貨難度和供貨時間,同時現場安裝更方面快捷,大大縮短了現場安裝時間。



產品技術參數:



產品名稱

微型電力無線測溫傳感器DTS-6

品牌

山東正瑞

型號

ZRDTS-6

產地

山東淄博

用途

感應式供電傳感器

適用范圍

電力、石油化工、冶金行業、鋼廠、煤炭行業、水利行業

測溫范圍

-40~+200℃(可定制)

測量精度

±1(0~75℃),±2℃(-20~150℃)

溫度采樣頻率

默認10秒(2秒-10分鐘可設定)

無線頻率

433MHz

無線傳輸距離

空闊地300米

外形尺寸

22*21*10mm

工作電源

小CT感應取電

啟動電流

3A

安裝方式

捆綁式

機殼材質

進口耐高溫阻燃材料

使用壽命

10年以上

安裝部位


 斷路器動觸頭,電纜接頭,刀閘處
