紅外測溫系統為電廠安全運行“把脈”!
一、概述
隨著夏季的到來,氣溫攀升,電網用電負荷快速增長,給設備的安全穩定運行帶來了嚴峻“烤”驗。紅外測溫是確保其安全運行的手段之一,通過監測其設備本體、接頭、套管等部分的溫度來發現設備是否有異常情況發生,將處于萌芽狀態的故障及時消除。
二、紅外無線測溫系統

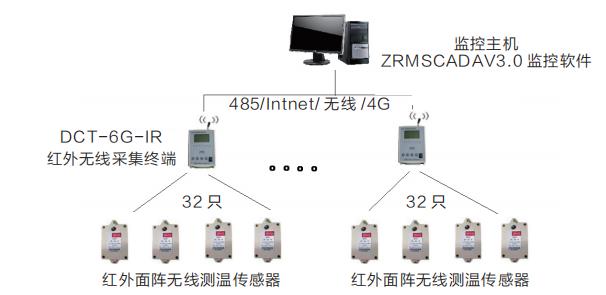

(系統結構圖)
紅外無線測溫系統是利用物體溫度的紅外特征進行溫度檢測的原理,通過MEMS技術組成紅外測溫面陣列,
獲取到測溫面的紅外信號,轉換為溫度數值,然后通過數字無線發送到接收終端(DCT-6G-IR溫度監測器),通過接收終端的通信接口上傳到監控后臺主機實現遠程監控。
紅外無線測溫監測適合空間型的電氣設備測溫,比如:開關柜出線倉、變壓器室、電容器室等,取值特點為紅外探頭輻射的整個空間。
三、紅外面陣測溫傳感器
紅外面陣無線測溫傳感器由多個紅外測點組成,利用MEMS技術壓縮成一個紅外探測陣列。通過光學器件將紅外面信號分隔并送到單個測點,紅外視場角度范圍為55°×35°和110°×75°廣角。傳感器探測到紅外線信號后將紅外線信號轉換為各點的溫度值,并自動抓取到高點溫度分區坐標,通過數字無線信號發送到采集終端進行顯示并上傳。為電廠安全運行“把脈”!
技術參數:
測溫范圍:-40℃~+300℃;
測溫誤差:小于±2℃(全量程范圍、中心角度),周圍角度受紅外
線光學強度影響精度將變?nèi)酰?/span>
測溫分辨率:±0.1℃;
接口方式:無線數字通訊接口;
供電方式:鋰亞電池或12V;
發送頻率:433MHZ;
紅外視角:110°或55°可選;
用于接收紅外面陣無線測溫傳感器發射的無線數字紅外溫度信號 , 并將信號轉換成電信號 , 經內部電路處理,
通過顯示屏顯示當前所測溫度。
四、紅外無線溫度監測器
無線溫度監測器用于用于紅外溫度圖像傳感器發射的無線數字信號, 并將數據保存及通過顯示屏展示當前所測溫度圖像。 對于無線測溫感應傳感器,無線溫度監測器通過列表巡檢方式展示;
對于紅外溫度圖像無線傳感器,無線溫度監測器通過不同方式的圖像顯示。例如通過黑白灰度圖像,彩虹碼圖像及偽彩色圖像顯示被測溫度場分布情況,并光標自動標定最高點位置。
無線溫度監測器可通過TCP/IP網絡與監控主機連接,也可通過RS485通訊上傳到監控主機,使運行人員能夠?qū)囟冗M(jìn)行實時在線準確地巡檢,對高壓電氣設備接點溫度狀態能夠及時地掌握。
性能指標:
點數量:32~250個(每個無線信道支持32個無線溫度傳感器 );
報警輸出:1個(無源接點)250VAC,0.6A或24VDC,5A;
通訊接口:RS-485總線接口;
通訊規約:Modbus與CDT擴展規約可選;
工作電壓:交流220VAC(無需電源適配器) ;
工作溫度:-40℃~+85℃;
安裝方式:掛式安裝;
山東正瑞電子有限公司秉承“和諧、創新、一流”的經營理念,專注于紅外無線測溫行業的技術創新和持續發展,為客戶提供一流的紅外熱成像產品和專業的技術解決方案,致力成為紅外熱成像領域的行業典范。
