應用在高壓開關柜中的無線測溫裝置ZRDCT-30
高壓開關柜是配電系統中重要的組成部分,具有架空進出線、電纜進出線、母線聯絡等功能。用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用。主要適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦企業和住宅小區、高層建筑等各種不同場所。將無線測溫裝置應用于高壓開關柜,可以實現對其進行實時的動態監測,有助于相關工作人員根據高壓開關柜的溫度變化采取相應的應對措施,避免意外情況的發生,有效促進了高壓開關柜的正常運行。
在高壓開關柜上安裝無線測溫裝置的必要性
在高壓開關柜上安裝無線測溫裝置的必要性可以從2個方面進行簡單論述。
(1)有效降低事故發生率
從高壓開關柜的應用現狀來說,由于溫度過高且沒有及時發現而造成事故的狀況越來越多,利用無線測溫技術對其進行實時的監控已經勢在必行。該技術能夠幫助相關工作人員在問題發生初期就采取相應的措施,以此來避免事故范圍的進一步擴大,這對電力系統的整體安全運行有積極的意義。
(2)及時發現隱患故障
由于電力資源的應用規模與應用需求不斷增長,高壓開關柜多處于長時間運行狀態,這會加速其老化的速度。且隨著其相應功能的不斷損耗,事故發生概率會逐漸提升,應用無線測溫技術的報警系統,能夠及時地發現系統中存在的隱患與故障,有利于高壓開關柜的長時間運行。
裝置介紹

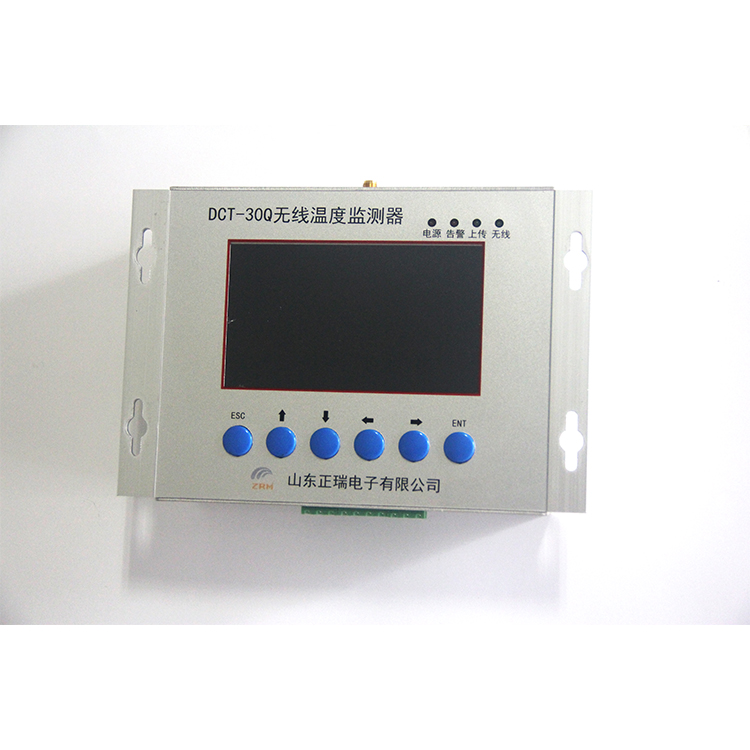

(1)DCT-30無線溫度監測器
用于接收無線溫度傳感器發射的無線數字信號, 通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控主機,使運行人員能夠對溫度進行實時在線準確地巡檢,對高壓電氣設備接點溫度狀態能夠及時地掌握。
無線測溫接收裝置為安卓系統工控機,八核處理器主頻。2.5GHz以上,觸屏屏顯示,支持顯示無線測溫模塊溫度和工作電壓。無線測溫接收裝置每個界面可顯示250個溫度點信息及工作電壓,可在主機主界面上編輯輸入每個無線測溫模塊的安裝位置具體信息。具有預警和報警兩檔功能,可在無線測溫接收裝置上直接編輯無線測溫模塊的地址數據,無需電腦即可配置無線測溫模塊。接收裝置可以同時具備接收測溫傳感器、局放傳感器、溫振傳感器、溫濕度傳感器、煙感傳感器數據。
性能指標:
顯示溫度點 | 250個溫度點信息及工作電壓 |
顯示屏 | 觸屏平板 |
溫度顯示分辨率 | 0.1℃ |
報警輸出 | 2個(無源接點)250Vac,0.6A或24Vdc,5A。 |
通訊接口 | RS485,RJ45網口,可NTP對時 |
通訊規約 | ModbusRTU,modbusTCP |
報警歷史數據存儲 | 200條 |
工作電源 | AC220V或DC220V |
工作溫度 | -20℃~70℃,相對濕度≤95% |
外形尺寸 | 150*120*58(mm) |
無線頻率 | 433Mhz-470Mhz |
波特率 | 2400、4800、9600、19200 |
安裝方式 | 壁掛式裝式 |
防護等級 | IP54 |
功能介紹:
功能介紹 | |
接收數據 | 接收無線溫度傳感器上傳的溫度,信號質量等數據。 |
顯示數據 | 彩色顯示接收到的數據。 |
時鐘顯示 | 實時時鐘顯示,并作為事件記錄的時間基準,通過NTP對時。 |
參數設置 | 可設置但不限于傳感器編號,一級報警,二級報警溫度,數據保持時間,網絡參數,設備地址等; |
報警輸出 | 當有報警事件發生時,繼電器干接點信號輸出并發出蜂鳴報警聲音提示 |
溫度報警記錄 | 記錄曾發生過報警的測溫位置的溫度、開始時間和結束時間,最多可保存200條記錄,當超過200條記錄時,自動覆蓋最早的記錄 |
密碼管理 | 采用密碼管理方式,設置參數時必須輸入密碼,密碼分為用戶密碼和系統密碼,輸入系統密碼可進行更高級的設置功能 |

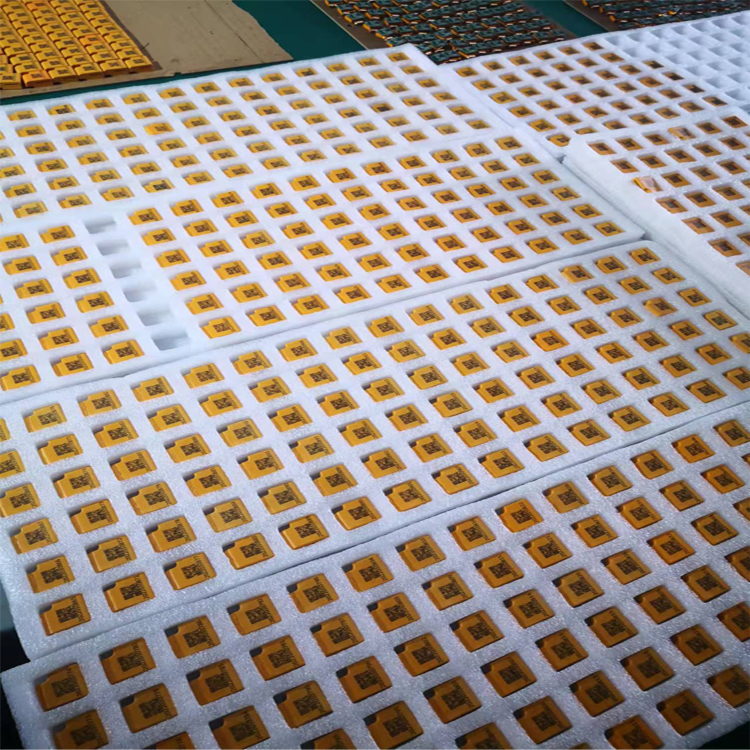

溫度傳感器具有小巧的體積,當與被測物體表面直接接觸時,能保證快速測量溫度的變化,并將溫度變化的信號傳到信號處理及無線發射器,進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。感應電源采用小CT磁飽和技術由一次電流感應出電源,將其安裝在開關柜觸頭、母排、電纜頭、隔離刀閘上,當通過電流保持在5A,感應電源即可不間斷提供給傳感器穩定的工作電壓,消除了電池供電需要停電更換的弊端,大大減少了維護工作量。
性能指標:
數字集成溫度傳感器 | |
測溫范圍: | -40℃~+125℃ |
測溫誤差: | ±0.5 ℃ |
接口方式: | 無源無線數字通訊接口 |
發送間隔: | 12秒(10秒到5分鐘可設) |
無線頻率: | 433MHz |
傳輸距離: | ≥300M(空曠距離) |
供電方式: | 電磁感應TA取電 |
啟動電流: | 5A |
外形尺寸: | 24*21*9mm |
感應取電環: | ≥10mm |
防護等級: | IP68 |
所有材料及器件均采用工業級及以上等級,保證現場運行安全。
后臺軟件系統采用我公司自主研發組態軟件ZRMSCADA軟件,集中監控軟件分為通訊模塊,監控模塊,組態設計模塊??杉嫒莶煌瑓f(xié)議的終端儀表和設備,實現數據組態實時顯示,歷史記錄查詢,曲線,報警窗口彈出,打印等功能。同時能夠將數據上傳阿里云服務器,可以通過手機APP查看和報警。
主要功能:
顯示各監測點的名稱、位置、實時運行數據、歷時曲線、報表,并具備遠傳功能。
溫度異常時,顯示單元能夠即時彈出報警界面,并發出蜂鳴聲。方便地查詢有關報警信息和實時數據,及時掌握各監測點在異常運行時的運行狀態,避免惡性事故的發生。
結束語
在電力系統中,耗電量大的場所例如高低壓開關柜、電機、電線電纜、室外刀閘開關、母線接頭等,經過長時間的運行可能導致設備老化以及一些接頭的松動,容易導致接觸電阻過大引起發熱和溫度升高,這將使運行狀況進一步惡化,促使溫度進一步提升,這種惡性循環會導致短路放炮,嚴重時將引起火災。所以在電力系統中需要配置響應的無線測溫裝置對溫度進行實時監測,杜絕這一情況的發生。
