傳感器在SF6氣體泄漏報警監測系統中的應用
一、概述
六氟化硫SF6氣體泄漏報警監測系統,是針對無人值班變電站室內SF6組合電器設備SF6絕緣氣體泄漏的在線式監測報警系統。
六氟化硫SF6氣體泄漏報警監測系統中的SF6傳感器采用德國先進的雙光束紅外檢測技術用來檢測SF6氣體濃度數值,精度能夠做到1%FS,工作壽命可以長達到10年。O2傳感器采用德國長壽命氧氣傳感器來檢測氧氣濃度數值,,保證氧氣參數精度。當室內SF6及O2的濃度發生微小變化時都能及時的反映出。傳感器將監測的 SF6氣體轉換成電信號,將結果通過485總線模塊傳送到監測主機,監測主機對數據處理、存儲、彩色顯示、報警、風機控制,并將結果傳送到遠程計算機。
二、SF6傳感器特點

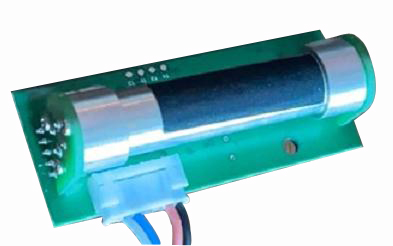

德國smartGAS公司的SF6傳感器的原理是紅外光譜原理,也就是激光的原理!與電化學原理相比,紅外SF6傳感器(六氟化硫傳感器)具有高可靠性,長壽命,高性價比。 不受H2O,酒精,CO2氣體干擾。它廣泛地用于電力設備的SF6氣體泄漏監控報警系統 (0-1000ppm)中,SF6檢漏儀(0-50ppm),SF6檢漏儀純度分析儀(0-100%)。
與但波長單光束相比,雙波長 雙光束技術可以避免因為光源的老化、采樣池和檢測器表面污染而引起的漂移。參比通道的被調制的特定波長的單色光不會對被測量氣體產生吸收。 它產生一個穩定的信號,此信號只受外部影響而變化,不受被測量氣體影響。
目前一些電力服務商還在使用電化學原理的六氟化硫傳感器,但這種SF6傳感器,不能滿足電力行業的低量程的SF6的測試,例如0-50PPM,還有0-1000PPM的,但紅外原理的SF6傳感器就可以定制這些量程:
1、紅外光譜吸收原理(NDIR)
2、雙波長,帶溫度補償
3、高可靠性,與其他氣體不會產生交叉反應。
4、與電化學傳感器相比,六氟化硫傳感器紅外傳感器長達10 年的壽命
5、高性價比,可承受的優惠價格。
6、與電化學傳感器相比,六氟化硫傳感器省去售后維護費用
7、無輻射源,無危害
8、微型結構,低功耗
9、數字量和模擬量輸出。
三、六氟化硫SF6氣體泄漏報警監測系統的應用
六氟化硫SF6氣體泄漏報警監測系統主要應用在變電站內35KV SF6開關室及500KV、220KV、110KV GIS室,對SF6組合電器設備室環境中SF6氣體泄漏情況和空氣中含氧量進行實時監測。 當發生SF6氣體泄漏時,由于SF6氣體的密度是空氣的5倍多,積累于低層空間,并造成局部缺氧,引起重大事故。SF6、氧氣在線監測報警系統采用多組新型高靈敏度進口SF6-O2傳感器及溫、濕度傳感器,當室內SF6及O2的濃度發生微小變化時,傳感器立即能響應這一些變化,哪怕SF6濃度在10ppmv也能有效地監測。傳感器監測的濃度變化量通過變送器,A/D模塊、485通訊模塊及單片機控制轉換成485通訊數字信號,通過現場RS-485總線將信號送至主控制器內,由主控制器進行數據處理和存儲,并判斷是否報警,啟動風機及遠程通訊等功能。
以上是SF6傳感器在六氟化硫氣體泄漏報警監測系統中的應用相關介紹,在國家標準《電業安全工作規程》(發電廠和變電站部分)中特別規定,安裝有SF6六氟化硫設備的配電裝置室內必須保證SF6六氟化硫氣體濃度值小于1000ppm,而且還要裝設強力通風裝置,以及具有報警功能的氧氣含量濃度和六氟化硫SF6氣體泄漏監測裝置。
