1、六氟化硫SF6氣體泄漏監測系統簡介

   SF₆氣體泄漏智能監控報警系統是根據《SF₆安全法規》，為在安裝有SF₆設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線監測系統。它主要檢測開關室SF₆氣體濃度含量和氧氣含量，當環境中SF₆氣體含量超標或缺氧時，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。它獨有的微量SF₆氣體檢測技術，能檢測到10~5000ppm濃度的SF₆氣體，不僅可以達到保障人身安全的目的，而且還能確保設備正常運行；進口高穩定的氧傳感器，可以為現場工作人員提供更多一層可靠保護。

   本系統可為廣泛應用于各種電壓等級的SF₆開關室、SF₆開關室、組合電氣室（GIS室）、SF₆主變室等。

2、六氟化硫SF6氣體紅外檢測原理

  光譜可以表示物質中的原子、分子所處的運動狀態。這種物質的內部運動，可通過輻射或吸收能的形式（即電磁輻射）表現出來，而光譜就是按照波長順序排列的電磁輻射。由于原子和分子的運動是多種多樣的，因此光譜的表現也是多種多樣的。按照波長及測定方法，光譜可分為：Y射線、X射線、光學光譜、和微波波譜。而光學光譜又可分為真空紫外光譜、近紫外光譜、可見光譜、近紅外光譜和遠紅外光譜。 　　

實驗證明，當特定波段的紅外光通過SF6氣體時,這些氣體分子對特定波長的紅外光有吸收,其吸收關系服從朗伯--比爾吸收定律，即吸收與SF6氣體濃度呈現自然指數關系。 　　

運用以上原理，設計相應的光學裝置，采用主動吸氣方式，當采樣氣體中含有SF6氣體時，能夠通過檢測氣室的紅外光的強度將相應減弱，根據減弱的幅度，運用朗伯--比爾吸收定律可以計算出SF6氣體濃度。

本系統中六氟化硫SF6氣體泄漏檢測運用的正是紅外光譜吸收技術。與其他檢測技術相比，運用紅外光譜吸收技術檢測SF6氣體，檢測精度高，穩定可靠，且不受環境溫濕度等條件限制。

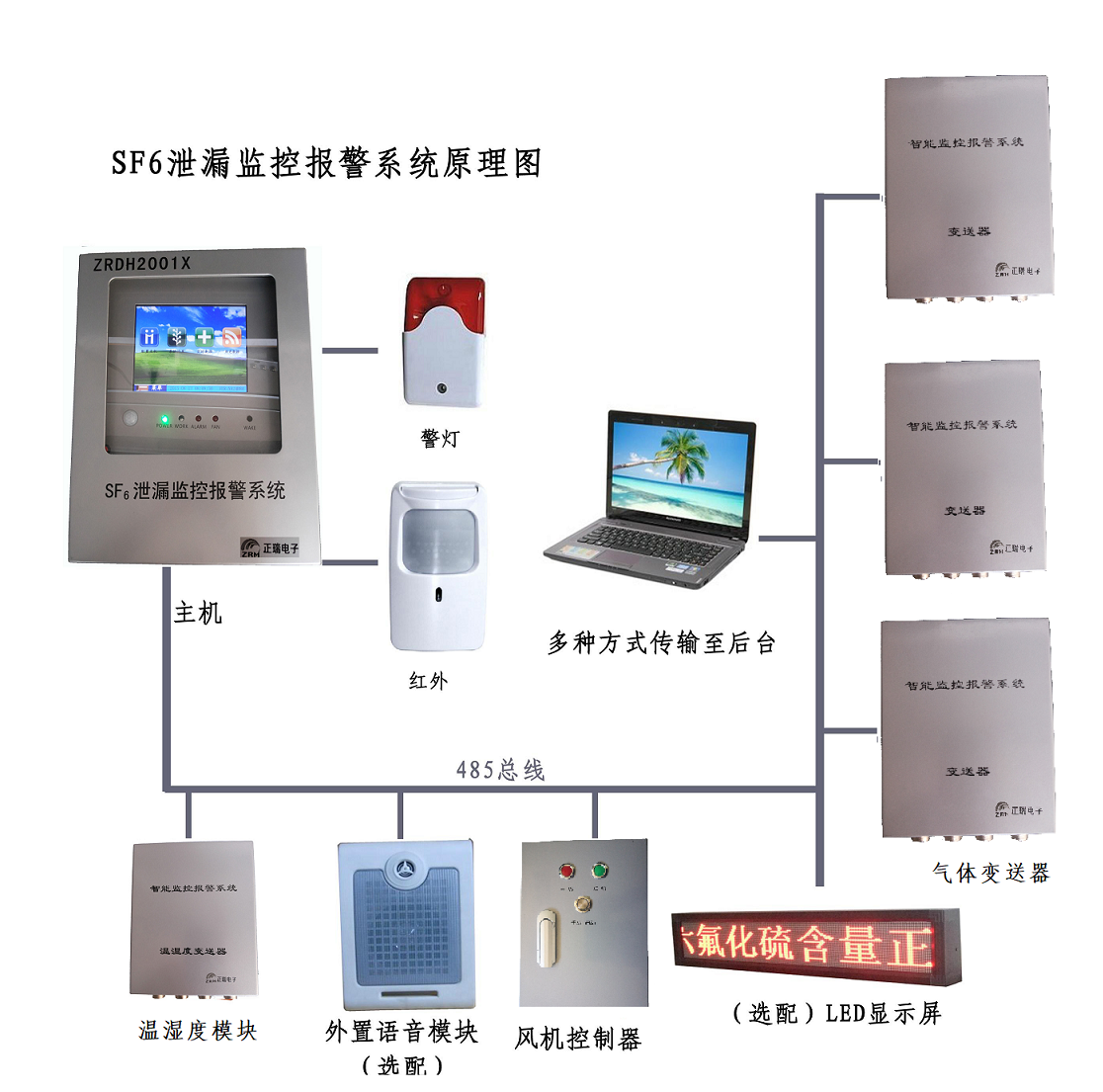

3、六氟化硫氣體紅外方式在線監測泄漏報警系統原理圖

   系統由ZRDH2001X型監控主機，ZRCS-10型SF6/O2采集模塊 ，溫濕度采集單元,人體紅外感應傳感器,聲光報警裝置，風機控制模塊以及LED顯示屏等組成?？蓪崟rSF6氣體濃度定量檢測、氧氣含量檢測、溫濕度檢測等。系統自動記錄各種報警數據，通風設備啟動數據，可以自由設定1~1000ppmSF6告警閥值,以及自動啟動通風時間，SF6泄露超過設定告警閥值時超標告警，氧氣含量＜18％時缺氧告警，并自動啟動通風設備以及,聲光報警器.根據用戶需要提供與遠程通信裝置的接口，實現遙控、遙測、遙信等功能。

3.1 本系統傳感器

SF6：采用德國先進的雙光束紅外檢測技術檢測SF6氣體濃度數值，精度能夠做到1%FS，可以長達到10年工作壽命

O2：采用德國長壽命氧氣傳感器檢測氧氣濃度數值,，保證氧氣參數精度。

傳感器特點

德國smartGAS公司的SF6傳感器的原理是紅外光譜原理，也就是激光的原理！與電化學原理相比，紅外SF6傳感器（六氟化硫傳感器）具有高可靠性，長壽命，高性價比。 不受H2O，酒精，CO2氣體干擾。它廣泛地用于電力設備的SF6氣體泄漏監控報警系統 （0-1000ppm)中，SF6檢漏儀（0-50ppm),SF6檢漏儀純度分析儀（0-100%）。

與但波長單光束相比，雙波長 雙光束技術可以避免因為光源的老化、采樣池和檢測器表面污染而引起的漂移。參比通道的被調制的特定波長的單色光不會對被測量氣體產生吸收。 它產生一個穩定的信號，此信號只受外部影響而變化，不受被測量氣體影響。

目前一些電力服務商還在使用電化學原理的六氟化硫傳感器，但這種SF6傳感器，不能滿足電力行業的低量程的SF6的測試，例如0-50PPM，還有0-1000PPM的，但紅外原理的SF6傳感器就可以定制這些量程:

1、紅外光譜吸收原理（NDIR）

2、雙波長，帶溫度補償

3、高可靠性，與其他氣體不會產生交叉反應。

4、與電化學傳感器相比，六氟化硫傳感器紅外傳感器長達10 年的壽命

5、高性價比，可承受的優惠價格。

6、與電化學傳感器相比，六氟化硫傳感器省去售后維護費用

7、無輻射源，無危害

8、微型結構，低功耗

9、數字量和模擬量輸出。

3.2 ZRDH2001X型SF6氣體泄漏在線監測報警系統功能

● 超限報警泄漏時自動啟動風機排風功能；

● 環境中O₂含量檢測功能；缺氧時自動報警，自動排風；

● 大屏幕液晶動態中文顯示，具有屏幕自動保護功能。界面友好，刷新速度快；

● SF₆、O₂氣體含量超標時，風機自動啟動功能；

● 定時排風功能；

● 報警時啟動強制排風功能；

● 相關歷史數據存儲及檢索功能；

● 溫度、濕度檢測、報警及顯示；

● 語音提示報警功能；

3.3 主要技術參數

● SF₆濃度超限報警點：1000ppm,根據要求自由設定,精度＜±5%；

● O₂濃度檢測范圍0－25%，缺氧報警點：18%，現場可調，精度＜±0.5%；

● 溫度顯示范圍：-20～+99℃，精度＜±0.5%；

● 濕度顯示范圍：0～99%RH，精度＜±3%；

● 輸入電源：AC  220V±20%；

● 報警輸出接點功率：AC220/5A；

● 風機輸出接點：380V/15A（三相）或220V/15A；

● 風機啟動：O₂含量≤19.6%或SF₆氣體濃度＞1000ppm時，自動啟動風機，每次啟動時間按時段自動設置，可手動控制或強制啟動風機；

● 海量報警信息存儲設計；

● 5路大容量報警觸點輸出。

● SF₆、O₂變送器采用進口原裝的傳感器，壽命長；

● SF₆氣體檢測報警誤差＜1%，氧氣報警誤差＜0.5%；

● 風機控制器可控制原有風機。
