六氟化硫SF6氣體在常溫常壓下是一種無色無味無毒氣體，雖然無毒但它是一種窒息劑，在高濃度下會出現呼吸困難、喘息、全身痙攣等危險癥狀。所以在變電站等配電工作場所防止SF6氣體的濃度上升到缺氧的水平是非常重要的！六氟化硫SF6氣體的密度大約是空氣的五倍、六氟化硫SF6氣體如果有泄漏則必將沉積于低洼處，如電纜溝中。
山東正瑞研發的防爆型六氟化硫泄露報警系統采用“雙光束非分光紅外線(NDIR)檢測技術” ，24h實時監控六氟化硫泄漏情況，另有大屏播報以及語音播報，由氣體變送器和主機兩部分組成。可以根據現場需求，聯動電磁閥、排風扇、噴淋等外接設備。
一、SF6、O2氣體變送器外觀及接口

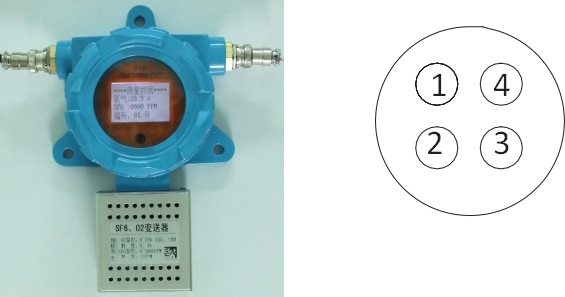

六氟化硫泄露報警器采用防爆設計，防護等級為IP65。測量精度高，安裝方便，布線經濟。SF6、O2氣體變送器外觀圖如下圖所示：
1：電源正--紅
2：通信 485A--黃
3：通信 485B--綠
4：電源負--藍
二、性能及參數
尺寸：210mm（寬）*210mm（高）*95mm（深）
重量：1KG
供電電壓：8~24V
功耗：<2VA
防護等級：IP65
接口：4 芯航空插座
顯示：2.0 寸液晶屏，紅外自動開啟背光
工作溫度：-10~+50℃
儲存溫度：-40~+85℃
工作濕度：5%~90%
SF6傳感器原理：雙光束非分光紅外線(NDIR)檢測技術
氧氣傳感器原理：電化學原理
SF6 檢測范圍：0~5000PPM
分辨率：1PPM 精 度：±2%（0～1000PPM））
氧氣檢測范圍：0~25%
分辨率：0.1% 精 度：0.5%
通信接口：帶隔離的 RS485
三、操作說明
編號 | 界面 | 說明 |
1 |
***系統自檢*** -88- 02
| 開機啟動，報警燈在上電后會啟動 0.5 秒，之 后進入第一個界面。 “***系統自檢***”：其中的‘*’將會依次出現并閃爍。 “-88-”：傳感器預熱倒計時。 “02”：代表當前變送器配置編號為 2號。 |
2 |
***數據測量*** SF6:0000ppm 氧氣 ：20.9% 編號 ：02
| 自檢結束后變送器進入測量界面： “SF6 泄漏量***”：其中的‘*’將會依次出現數量的變化并閃爍。 “0000PPM”：當前測量的 SF6 值。 “02”：代表當前變送器配置編號為 2 號。 |
3 |
***配置編號*** 02
| 配置編號界面： 在自檢界面或者測量界面按功能鍵/切換鍵進入。 “****配置編號****”：其中的‘*’會閃爍。“02”：當前編號配置為 02，按遙控器“+”、 “-”號界進行設置。 |
4 |
***SF6修正值*** 000PPM
| SF6 修正值界面： 在配置編號界面按功能鍵/切換鍵進入。 “****SF6 修正值***”：其中的‘*’會閃爍。 “000PPM”：測量的真實值將會加上或者減去次修正值，按遙控器“+”、“-”號界進行設置。（主要用于零點的標定） |
5 |
***SF6修正系數*** 0.0%
| SF6 修正值界面： 在 SF6 修正值界面按功能鍵/切換鍵進入。 “***SF6 修正系數**”：其中的‘*’會閃爍。 “0.0%”：測量的真實值=測量的真實值*（1+修正值）），按遙控器“+”、“-”號界進行設置。 |
6 |
***氧氣修正值***
| 氧氣修正值界面： 在氧氣修正值界面按功能鍵/切換鍵進入。 “***氧氣修正值***”：其中的‘*’會閃爍。“0.0%”：測量的加上修正值之后為顯示值，按遙控器“+”、“-”號界進行設置。 |

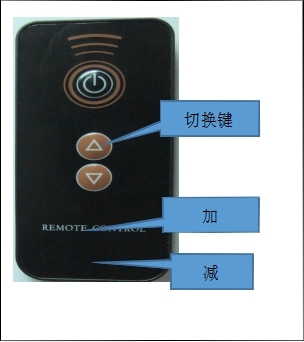

7 | 數據保存 | 校正結束后必須按功能鍵/切換鍵，變送器將 會進入數據測量界面，此時所有配置數據將會 保存，保存后變送器不需要從新啟動，系統自 動執行新的配置數據。 |
四.通信協議
波特率：2400,8 位,無校驗
主機發送 SF6，O2 測量幀（所有信息高位在前）CRC：低位在前。
變送器地址 | 功能碼 | 寄存器地址 | 寄存器個數 | CRC 校驗 |
xx | 0x03 | 0x0000 | 0x00xx | xxxx |
變送器單元響應
變送器地址 | 功能碼 | 字節數 | SF6 測 量值 | O2 測量值 | SF6 傳感器電壓值 | 氧氣傳感器電壓值 | CRC 校驗 |
xx | 0x03 | 0xx | xxxx | xxxx | xxxx | xxxx | xxxx |
第四條計算結果：
SF6 測量值：0PPM
氧氣測量值：16 進制 00D1 = 209 氧氣含量為 20.9%
SF6 電壓值：16 進制 0140 = 320mV
SF6 電壓值：16 進制 0140 = 320mV
氧氣傳感器輸出電壓：16 進制 0528= 1320mV
寄存器地址 | 功能 | 寄存器長度 | 折算系數 |
0x0000 | SF6 采樣數據（高位在前） | 2 bytes | 1 |
0x0001 | O2 采樣數據（高位在前） | 2 bytes | 0.1 |
0x0002 | SF6 傳感器電壓數據（高位在前） | 2 bytes | 1 |
0x0003 | 氧氣傳感器電壓數據（高位在前） | 2 bytes | 1 |
